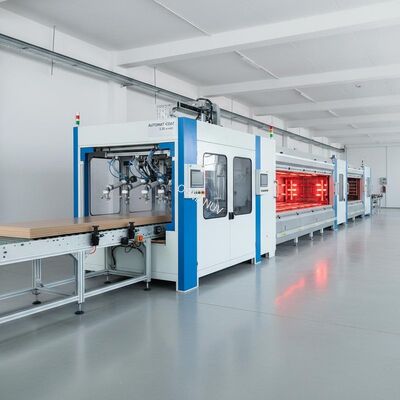

Szybka zautomatyzowana linia do malowania natryskowego paneli meblowych – produkcja 5-20 m/min z konfigurowalnym układem pistoletów do MDF i płyty wiórowej

 Szybka zautomatyzowana linia do natryskowego lakierowania paneli meblowych – produkcja 5-20 m/min z konfigurowalną konfiguracją pistoletów do MDF i płyty wiórowej

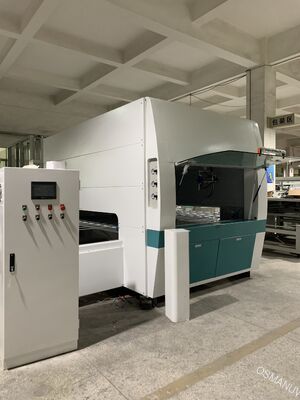

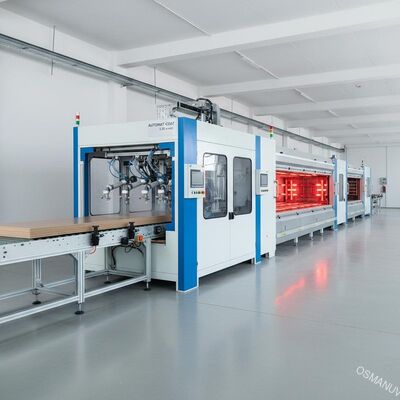

Skład linii produkcyjnej

Nasza zautomatyzowana linia produkcyjna do natryskowego lakierowania paneli meblowych to w pełni zintegrowany, modułowy system przeznaczony do ciągłego, wysokiej jakości wykańczania powierzchni. Standardowy skład linii produkcyjnej obejmuje:

1. Automatyczny przenośnik podający: Przenośnik rolkowy lub taśmowy do płynnego podawania paneli.

2. Jednostka do usuwania kurzu i jonizacji: Wałek szczotkowy + dysza powietrzna do czyszczenia powierzchni panelu i eliminacji elektrostatyki dla optymalnej przyczepności powłoki.

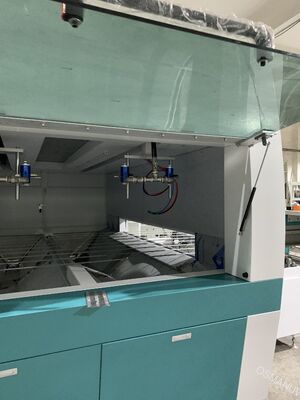

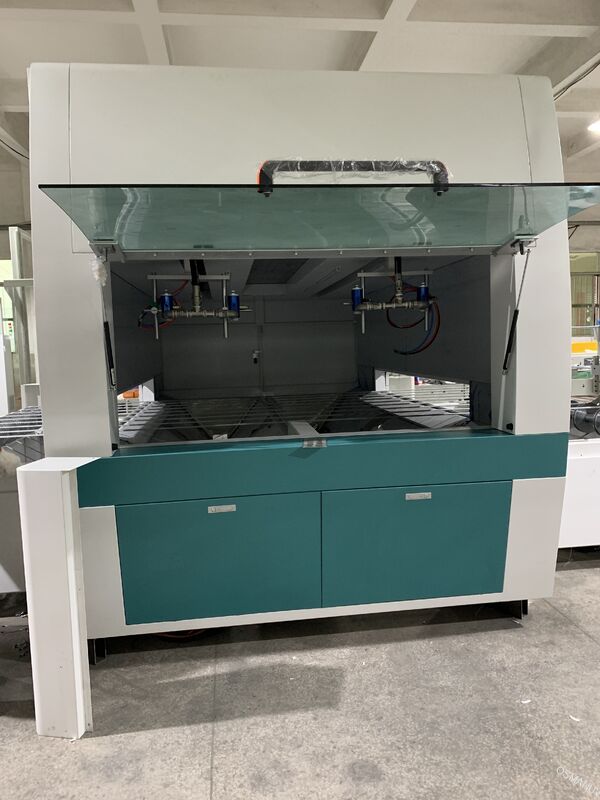

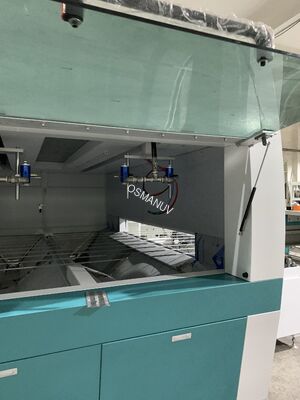

3. Precyzyjna komora do lakierowania wałkowego / natryskowego: Wyposażona w pistolety natryskowe poruszające się posuwisto-zwrotnie (2-8 szt.) do równomiernego nanoszenia podkładów, lakierów nawierzchniowych lub powłok UV.

4. System zasilania i cyrkulacji farby: Pneumatyczne pompy membranowe z precyzyjnymi regulatorami ciśnienia i zbiornikami na farbę ze stali nierdzewnej (20-40L).

5. Tunel wyrównujący: Umożliwia przepływ polakierowanych paneli w celu wygładzenia powierzchni przed suszeniem.

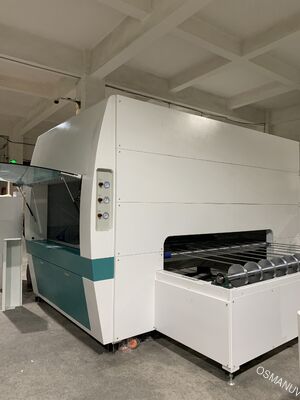

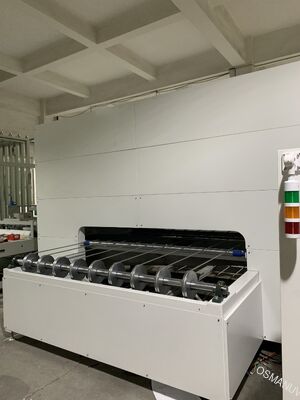

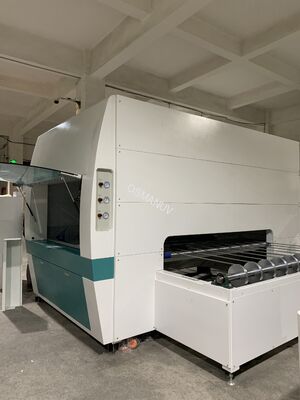

6. Piec do suszenia/utwardzania: Modułowy tunel suszący na podczerwień lub utwardzający UV ze strefową kontrolą temperatury (od temperatury otoczenia do 120°C).

7. Sekcja chłodzenia powietrzem: Chłodzenie wymuszone powietrzem w celu obniżenia temperatury paneli po suszeniu.

8. Automatyczna jednostka rozładunku i sztaplowania: Zbiera gotowe panele do pakowania.

9. Centralny panel sterowania PLC: Interfejs HMI z ekranem dotykowym (Mitsubishi/Delta) sterujący prędkością linii, parametrami natrysku, temperaturą i przechowywaniem receptur.

Uwaga: Konfiguracja linii – w tym liczba pistoletów natryskowych, długość pieca i układ przenośnika – jest w pełni konfigurowalna aby dopasować się do Twoich specyficznych wymagań produkcyjnych i wydajnościowych.

Opis produktu

Nasza Zautomatyzowana linia produkcyjna do natryskowego lakierowania to wysokowydajny, ciągły system wykończeniowy, specjalnie zaprojektowany do nanoszenia jednolitych powłok powierzchniowych na płaskie panele meblowe, takie jak MDF, płyta wiórowa, sklejka, lite drewno i płyty kompozytowe. Jest idealna do podkładów, lakierów bazowych, nawierzchniowych, farb utwardzalnych UV i powłok wodorozcieńczalnych.

System wykorzystuje mechanizm posuwisto-zwrotny pistoletów natryskowych z wieloma precyzyjnymi pistoletami natryskowymi zamontowanymi na szynie napędzanej serwomechanizmem. Pistolety poruszają się w przód i w tył po powierzchni panelu, podczas gdy panel przemieszcza się na przenośniku o zmiennej prędkości. Zapewnia to pełne pokrycie z regulowanym nakładaniem i minimalnym nadmiarem natrysku. System zasilania farby charakteryzuje się stabilizacją ciśnienia i opcjonalną cyrkulacją dla spójnej lepkości i przepływu.

Po natrysku panele przechodzą przez tunel wyrównujący w celu rozprowadzenia powłoki, a następnie wchodzą do modułowego pieca do suszenia/utwardzania. Lampy IR lub gorące powietrze zapewniają strefowe ogrzewanie (od temperatury otoczenia do 120°C) w celu szybkiego utwardzenia powłoki. Sekcja chłodzenia powietrzem obniża temperaturę paneli do poziomu umożliwiającego obsługę przed automatycznym sztaplowaniem.

Kluczowe zalety to:

• Wysoka prędkość produkcji (do 20 m/min)

• Jednolita grubość powłoki (regulowana w zakresie 5-50 mikronów)

• Zmniejszone zużycie farby (oszczędność do 30% w porównaniu do ręcznego natrysku)

• Spójna jakość dzięki powtarzalności sterowanej przez PLC

Linia jest w pełni konfigurowalna do obsługi różnych rozmiarów paneli, rodzajów powłok i zdolności produkcyjnych, od modeli podstawowych po w pełni zautomatyzowane linie szybkobieżne.

Parametry techniczne

Poniższa tabela przedstawia specyfikacje standardowych konfiguracji. Szerokie możliwości dostosowania są dostępne, aby sprostać Twoim unikalnym wymiarom paneli, materiałom powłokowym i celom przepustowości.

Zastosowanie

Ta zautomatyzowana linia do natryskowego lakierowania jest szeroko stosowana w przemyśle meblarskim i drzewnym do:

• Meble panelowe: Panele MDF, płyty wiórowe, sklejki, lite drewno do szaf, szafek, biurek i półek.

• Płyty dekoracyjne: Panele ścienne, panele sufitowe, okładziny drzwiowe i boazerie.

• Podłogi warstwowe: Podkładowanie i lakierowanie nawierzchniowe podłóg kompozytowych drewniano-plastikowych (WPC) lub z litego drewna.

• Szafki kuchenne i meble łazienkowe: Nakładanie podkładów, lakierów bazowych i nawierzchniowych UV dla odporności na wilgoć.

• Meble biurowe: Blaty, panele działowe i jednostki magazynowe.

• Instrumenty muzyczne i artykuły rzemieślnicze: Płaskie panele do gitar, głośników i dekoracyjnych wyrobów rzemieślniczych.

Dostosowanie

Rozumiemy, że każda fabryka mebli ma unikalne rozmiary paneli, wymagania dotyczące powłok i układy produkcyjne. Dlatego nasze zautomatyzowane linie do natryskowego lakierowania są wysoce konfigurowalne:

1. Szerokość robocza: Konfigurowalny od 650 mm do 2500 mm, aby dopasować się do maksymalnej szerokości panelu.

2. Konfiguracja pistoletów natryskowych: Konfigurowalny liczba pistoletów (2-12), długość skoku posuwisto-zwrotnego i kąt pistoletu do powlekania krawędzi lub powlekania 5-stronnego.

3. Typ przenośnika: Wybór przenośnika z siatki ze stali nierdzewnej, taśmy teflonowej lub wytrzymałego przenośnika rolkowego dla różnych wag paneli i rodzajów powłok.

4. System suszenia/utwardzania: Konfigurowalny wybór suszenia IR, utwardzania UV, konwekcji gorącym powietrzem lub kombinacji hybrydowej w zależności od chemii powłoki (wodorozcieńczalna, rozpuszczalnikowa, UV).

5. Strefy temperatury: Konfigurowalny liczba stref grzewczych i profile temperatury dla wieloetapowego suszenia.

6. System dostarczania farby: Konfigurowalny od prostych zbiorników ciśnieniowych do w pełni cyrkulacyjnych systemów z automatyczną kontrolą lepkości i płukaniem przy zmianie koloru.

7. Poziom automatyzacji: Od półautomatycznego sterowania ręcznego do w pełni automatycznego PLC z monitorowaniem zdalnym, zarządzaniem recepturami i rejestrowaniem danych.

8. Odsysanie i odzysk nadmiaru natrysku: Konfigurowalny systemy kurtyny wodnej lub filtrów suchych, aby spełnić lokalne przepisy środowiskowe.

9. Stoły podawcze/odbiorcze: Konfigurowalny długości i wysokości do integracji z istniejącymi przenośnikami lub systemami sztaplowania.

10. Konstrukcja materiałowa: Standardowa stal malowana proszkowo lub konfigurowalnej stal nierdzewna (SUS 304) do obszarów mokrych lub pomieszczeń czystych.

Funkcja

• Technologia natrysku posuwisto-zwrotnego: Szyna napędzana serwomechanizmem z regulowanym skokiem, prędkością i nakładaniem zapewnia równomierne pokrycie paneli o różnej szerokości.

• Wysoka wydajność transferu: Pistolety HVLP lub precyzyjne pistolety automatyczne minimalizują nadmiar natrysku, oszczędzając 20-30% farby w porównaniu do ręcznego natrysku.

• Precyzyjne sterowanie PLC: Przechowuj do 100 receptur dla różnych rozmiarów paneli i rodzajów powłok; zmiana jednym dotknięciem skraca czas przestoju.

• Automatyczna cyrkulacja farby: Opcjonalny system cyrkulacji utrzymuje spójną lepkość i zapobiega osadzaniu się pigmentu dla wysokiej jakości wykończenia.

• Strefowa kontrola suszenia: Niezależna kontrola temperatury dla każdej strefy IR lub UV zapewnia optymalne utwardzanie bez przypalania lub niedostatecznego utwardzania.

• Energooszczędna konstrukcja: Izolowane panele pieca i automatyczny tryb czuwania zmniejszają zużycie energii podczas przerw w produkcji.

• Szybka zmiana koloru: Opcjonalny system płukania do szybkiego czyszczenia między zmianami kolorów (5-10 minut).

• Kompleksowe bezpieczeństwo: Wyłączniki awaryjne, ochrona przed przeciążeniem silnika, ochrona przed przegrzaniem i blokady bezpieczeństwa na drzwiach dostępowych.

• Łatwa konserwacja: Modułowa konstrukcja zapewnia szybki dostęp do pistoletów natryskowych, pomp i filtrów w celu czyszczenia i wymiany.

• Środowisko bezpyłowe: Zamknięta komora natryskowa z wentylatorem wyciągowym i systemem zbierania nadmiaru natrysku zapewnia czyste warunki pracy.

Wsparcie i usługi

• Konsultacje przedsprzedażowe: Analizujemy specyfikacje Twoich paneli, materiały powłokowe i cele produkcyjne, aby polecić optymalną dostosowany konfigurację linii.

• Testowanie próbek: Przeprowadzamy testy Twoich paneli z Twoimi farbami w naszym centrum demonstracyjnym, aby zweryfikować jakość powłoki i prędkość produkcji przed zakupem.

• Projektowanie układu: Nasi inżynierowie dostarczają rysunki układu 2D/3D dla Twojej hali produkcyjnej, w tym wymagania elektryczne i powietrzne.

• Instalacja i uruchomienie: Montaż na miejscu, kalibracja i integracja z Twoją istniejącą linią produkcyjną przez naszych doświadczonych techników.

• Kompleksowe szkolenie: Szkolenie praktyczne dla Twoich operatorów i personelu konserwacyjnego z zakresu obsługi maszyny, programowania receptur, czyszczenia i konserwacji zapobiegawczej.

• Gwarancja: 12 miesięcy na całą maszynę (części mechaniczne), 6 miesięcy na komponenty elektryczne. Dostępne opcje przedłużonej gwarancji.

• Wsparcie zdalne: Całodobowe wsparcie techniczne online przez telefon, e-mail, WhatsApp lub wideokonferencję.

• Części zamienne: Gwarantowana dostępność oryginalnych części zamiennych z szybką wysyłką (2-7 dni kurierem lotniczym).

Pakowanie i wysyłka

• Pakowanie: Główne moduły są owinięte folią stretch i pianką amortyzującą, a następnie pakowane w drewniane skrzynie eksportowe o niestandardowych wymiarach, wzmocnione. Wszystkie skrzynie są wodoodporne i wolne od fumigacji (zgodne z ISPM-15).

• Akcesoria: Małe części (pistolety natryskowe, pompy, panele elektryczne) są pakowane w zamknięte worki foliowe i kartony wyłożone pianką.

• Wysyłka:

  • Port załadunku: Shenzhen / Guangzhou / Szanghaj, Chiny (zgodnie z życzeniem klienta).

  • Czas realizacji: Linie standardowe: 20-30 dni roboczych; linie niestandardowe: 30-45 dni roboczych po potwierdzeniu zamówienia i zatwierdzeniu technicznym.

  • Metoda wysyłki: Dostępna drogą morską (FCL/LCL), lotniczą lub kurierem ekspresowym dla części zamiennych.

  • Warunki wysyłki: FOB, CIF, CNF, DDP – konfigurowalnej w zależności od Twojej lokalizacji i preferencji.

• Dokumentacja: Dostarczana faktura handlowa, lista pakowa, list przewozowy, instrukcja obsługi i certyfikat CE (jeśli dotyczy).

FAQ

P1: Jakie rodzaje powłok może nanosić ta zautomatyzowana linia?
O: Linia jest kompatybilna z większością powłok do drewna, w tym farbami wodorozcieńczalnymi, rozpuszczalnikowymi, utwardzalnymi UV, PU, NC i kwasowo-utwardzalnymi. Wybór pistoletów natryskowych, uszczelek pomp i metody suszenia może być dostosowany do Twojej specyficznej chemii powłok.

P2: Czy linia może natryskiwać zarówno płaskie panele, jak i profilowane krawędzie?
O: W przypadku płaskich paneli pistolety posuwisto-zwrotne zapewniają doskonałe pokrycie. Do powlekania krawędzi oferujemy konfigurowalnej pistolety montowane z boku lub oddzielny moduł do natrysku krawędzi. Prosimy o podanie wymagań dotyczących powlekania krawędzi podczas konsultacji.

P3: Ile farby mogę zaoszczędzić w porównaniu do ręcznego natrysku?
O: Nasze systemy zautomatyzowane zazwyczaj osiągają 70-80% wydajności transferu, co oznacza 20-30% mniejsze straty farby w porównaniu do ręcznego natrysku. Zamknięta komora natryskowa i system odzyskiwania nadmiaru natrysku dodatkowo zmniejszają straty materiału.

P4: Ile czasu zajmuje zmiana koloru?
O: Dzięki opcjonalnemu systemowi automatycznego płukania zmiana koloru może zostać zakończona w 5-10 minut. Bez systemu płukania ręczne czyszczenie zajmuje około 15-20 minut.

P5: Jaki jest typowy czas suszenia powłok wodorozcieńczalnych?
O: Czas suszenia zależy od grubości powłoki, temperatury i przepływu powietrza. W naszym piecu suszącym IR przy temperaturze 60-80°C powłoki wodorozcieńczalne zazwyczaj utwardzają się w ciągu 2-5 minut. Możemy dostosujemy długość pieca i strefy temperatury, aby dopasować się do wymaganego tempa produkcji.

P6: Czy mogę zintegrować tę linię z moim istniejącym urządzeniem do utwardzania UV lub przenośnikiem?
O: Tak. Nasze linie są zaprojektowane do integracji modułowej. Prosimy o podanie specyfikacji istniejącego sprzętu (wysokość, prędkość, interfejs), a my dostosujemy sekcje podawania/odbioru.

P7: Jakiej konserwacji wymagają pistolety natryskowe?
O: Zaleca się codzienne czyszczenie dysz i kapturków powietrznych. Dostarczamy szczegółowy harmonogram konserwacji i podstawowe narzędzia do czyszczenia. Uszczelki i igły zamienne są dostępne jako części zamienne.

P8: Czy oferujecie szkolenia i instalację dla klientów zagranicznych?
O: Tak. Zapewniamy instalację i uruchomienie na miejscu przez naszych inżynierów (koszty podróży pokrywa klient). Alternatywnie oferujemy instalację z przewodnikiem wideo i wsparcie zdalne w celu obniżenia kosztów. Szkolenie operatorów może odbywać się na miejscu lub za pośrednictwem sesji wideo na żywo.

P9: Jaki jest okres gwarancji i co obejmuje?
O: Gwarancja wynosi 12 miesięcy od daty uruchomienia (lub 14 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej). Obejmuje wady produkcyjne i przedwczesne awarie części mechanicznych. Części zużywalne (dysze natryskowe, paski, filtry) nie są objęte gwarancją. Komponenty elektryczne mają 6-miesięczną gwarancję.

P10: Czy linię można później zmodernizować do wyższej prędkości lub dodatkowych funkcji?
O: Absolutnie. Modułowa konstrukcja pozwala na przyszłe modernizacje, takie jak dodanie większej liczby pistoletów natryskowych, przedłużenie pieca suszącego lub integracja modułu utwardzania UV. Prosimy o omówienie swoich przyszłych planów z naszymi inżynierami w celu uzyskania konfigurowalnej ścieżki modernizacji.
