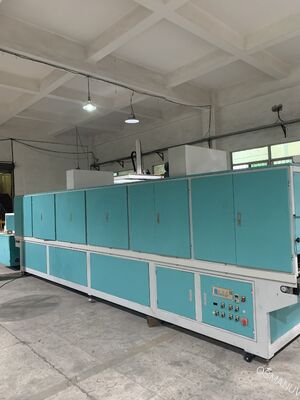

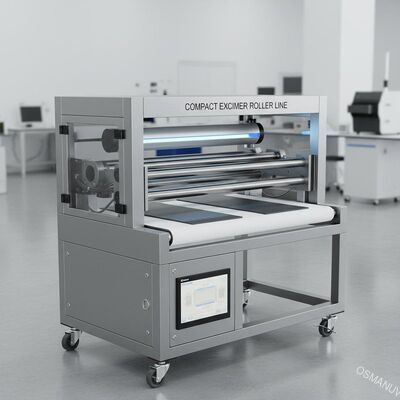

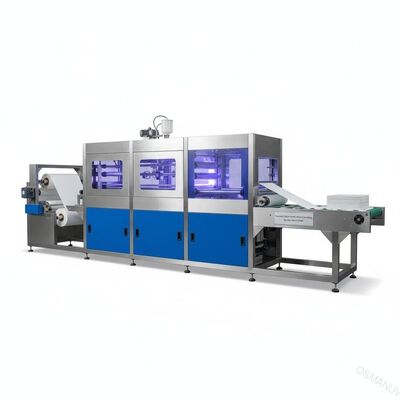

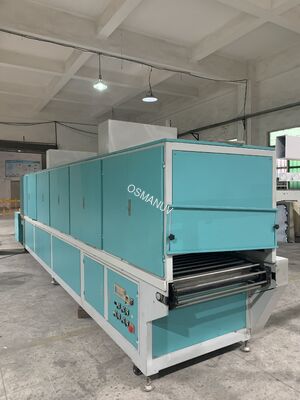

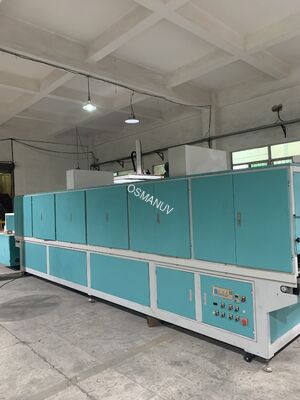

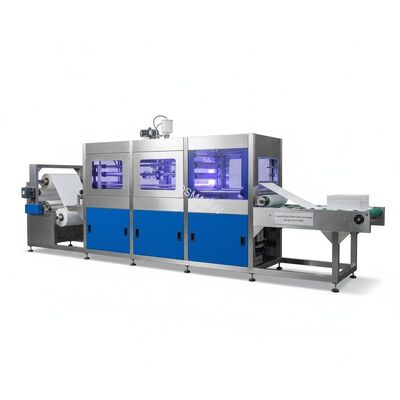

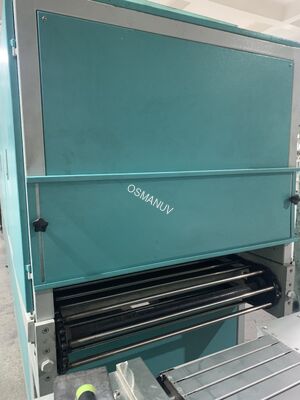

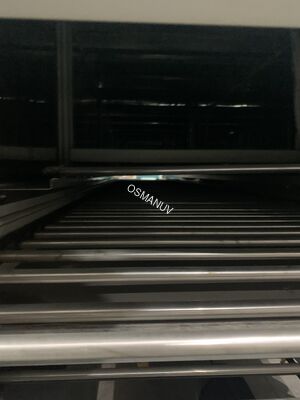

Kompaktowa, wysokiej klasy linia do powlekania i utwardzania wałkowego z wykorzystaniem ekscymerów dla paneli o miękkiej powierzchni
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OSMANUV |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | OSM-FG-1320 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | DREWNIANE PUDEŁKO |
| Czas dostawy: | 30 ~ 40 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | Negocjacja |
|
Szczegóły informacji |
|||
| Odległość promieniowania: | 50mm (regulowany) | Napięcie zasilania: | 380 V 50 Hz |
|---|---|---|---|
| Aplikacja: | Sucha farba powierzchniowa | Szybkość utwardzania: | 1-3 s/czas |
| Wydajność produkcji: | Nie wysoko | Prędkość: | 0-15 m/min |
| Lampy UV: | Łącznie 1 szt | Zakres długości fali: | 1350nm |
| Podkreślić: | Kompaktna maszyna do powlekania rolkami Excimer,Linia utwardzania UV dla płyt miękkich dla skóry,Maszyna do utwardzania ekscimerów wysokiej jakości |
||
opis produktu
Kompaktowa wysokiej klasy linia powlekania i utwardzania rolkowania ekscimerów dla płyt miękkich dla skóry
Skład linii produkcyjnej
Niniejsza kompaktowa linia powlekania i utwardzania rolkowego ekscimerów jest specjalnie zaprojektowana do produkcji wysokiej jakości, małych i średnich partii płyt miękkich na skórę i składa się z:
- Jednostka czyszcząca pył:Jednostronny lub dwustronny urządzenie do czyszczenia szczotką i próżnią, zapewniające czystość powierzchni podłoża przed zastosowaniem powłoki
- Precyzyjna maszyna do powlekania pojedynczych lub podwójnych walcowników:Głowa powłoki o wysokiej precyzji z rolką dozowania (chromową) i rolką do aplikacji gumy do jednolitego nakładania powłoki
- Strefa wyrównania podczerwieni:3-6 metrów sekcji wyrównania przepływu IR dla zoptymalizowanego pokrycia powłoki przed ekspozycją na ekscimer
- System ultrafioletowy z wieloma lampami:Zintegrowana jednostka żarówek ekscimerów działająca w długościach fali 172nm/186-254nm do polimeryzacji powierzchni
- System monitorowania tlenu i oczyszczania azotu:Czujnik O2 w czasie rzeczywistym z automatyczną regulacją przepływu azotu w celu utrzymania atmosfery obojętnej
- Jednostka końcowego utwardzania UV rtęci:szerokopasmowy zestaw lamp rtęciowych do całkowitego utwardzania i poprawy właściwości powierzchni
- System sterowania PLC z kolorowym interfejsem HMI:Przystępny dla użytkownika interfejs ekranu dotykowego do sterowania parametrami i przechowywania przepisów
- Strefa chłodzenia/starzenia:Opcjonalna sekcja chłodzenia na przymusowym powietrzu przed układaniem produktu
- Automatyczna jednostka układania:System zbierania odpadów dla gotowych paneli
Przegląd produktu
Kompaktna wysokiej klasy linia powlekania i utwardzania rolkowego Excimera jest profesjonalnym systemem wykończenia wykończenia przeznaczonym dla producentów wysokiej klasy paneli meblowych, drzwi szaf,Płyty dekoracyjne, podłogi SPC i płyty laminowane PVC, które poszukują najwyższej klasy "miękkiej skóry" wykończenia dotykowego.
Podstawowa technologia wykorzystuje lampy UV excimerów o długości 172 nm, które w środowisku inerowanym azotem polimeryzują tylko najwyższą warstwę powierzchniową powłoki ulegającej utwardzeniu UV,tworzenie struktury mikrozmarszczonej, która nadaje ultra-maty wygląd (do 2-5 GU), właściwości anty-odciski palców, i luksusowe skórne uczucie dotykowe.
Dzięki kompaktowej konstrukcji linia ta jest idealna dla obiektów o ograniczonej powierzchni podłogowej, przy jednoczesnym zachowaniu wydajności i jakości wykończenia większych systemów.Z całkowicie zautomatyzowaną operacją od wprowadzenia podłoża do gotowego układania paneli, linia minimalizuje ręczną interwencję, obniża koszty pracy i zapewnia wyjątkową, powtarzalną jakość powierzchni dla wysokiej jakości produktów paneli.
Specyfikacje techniczne
| Parametry | Specyfikacja / Opis |
|---|---|
| Oznaczenie modelu | Seria kompaktowa - w pełni dostosowywalna |
| Rodzaj systemu | Powłoka walcowana + ekcimer UV + trwałość UV rtęci |
| Długość fali ekscimerów | 172nm (pierwotne) / 186-254nm (kompatybilne z pasami krawędzi) |
| Szerokość robocza | 600 / 1100 / 1320 mm (wykonalne) |
| Zakres grubości roboczej | 2 - 50 mm (3 - 30 mm w przypadku paneli dekoracyjnych) |
| Minimalna długość panele | 300 mm (350 mm dla paneli o grubości 10-30 mm) |
| Prędkość przenośnika | 0 - 20 m/min (regulowalne bezkrokowo za pośrednictwem VFD) |
| Metoda powlekania | Pozostałe maszyny, z wyłączeniem tych objętych pozycją 8511 |
| Liczba głowic powłokowych | 1 - 2 (wykonalne) |
| Średnica rolki aplikatora | Φ200 / Φ250 mm (wykonalne) |
| Średnica rolki dawkowania | Φ123 / Φ150 mm (wykonalne) |
| Długość wyrównania podczerwieni | 3 - 6 metrów (wykonalne) |
| Gęstość powłoki (wilgotna) | Zmienna: 0,01 - 2,0 mm |
| Końcowy poziom połysku (60°) | Tak niskie jak 2-5 GU (ultra-mat) |
| Twardota powierzchni | Twardość ołówka 1H - 3H (zależna od powłoki powłoki) |
| Wydajność przeciw odciskom palców | Doskonałe - odciski palców szybko znikają; powierzchnia mikrostrukturalna zmniejsza widoczne ślady |
| Odporność na zadrapania | Wyższa niż standardowe matowe powłoki UV |
| Całkowita moc zainstalowana | 35 - 80 kW (w zależności od konfiguracji) |
| Zasilanie | 380V / 50Hz / 3-fazowe (konfigurowalne do 220V / 60Hz) |
| Ciśnienie sprężonego powietrza | 0.4 - 0,7 MPa |
| Odcisk maszyny (L × W × H) | Kompaktowa konstrukcja: ok. 8000-15.000 mm × 2.200 × 2.200 mm (w zależności od szerokości) |
| Wysokość operacji | 900 mm (± 20 mm) |
| System sterowania | PLC z 7" kolorowym ekranem dotykowym HMI, przechowywanie receptur, rejestrowanie danych produkcyjnych |
| Certyfikaty bezpieczeństwa | Certyfikat CE, zgodny z ISO9001:2015 |
Wnioski
Idealne dla produktów wysokiej jakości wymagających najwyższej jakości wykończenia powierzchni z ograniczoną powierzchnią podłogową:
- Płyty meblowe wysokiej klasy:Szafki, szafki, stoły, półki do luksusowych zastosowań mieszkaniowych i handlowych
- Drzwi szaf kuchennych:Ultra-maty, anty-odciski palców wykończenie dla nowoczesnych projektów kuchni
- Płyty dekoracyjne do budynków:Płyty ścienne wewnętrzne, podziały pomieszczeń, materiały wykończeniowe przestrzeni komercyjnych
- Podłogi ze SPC i WPC:Wytrzymała, odporna na zadrapania, miękka powierzchnia dla luksusowych wyrobów podłogowych z tworzyw sztucznych z wina i drewna
- Płyty laminowane z PVC i PET/PETG:Wykończenie matowe różnych wyrobów dekoracyjnych z arkuszy
- Płyty drzwiowe:Skórki drzwi wewnętrzne i zewnętrzne wymagające najwyższej jakości powierzchni dotykowej
- Produkcja małych i średnich partii:Produkcja mebli na zamówienie, wykończenia warsztatów
- Komponenty mebli RTA:Płaskie płyty meblowe gotowe do montażu wymagające spójnego, wysokiej jakości wykończenia
Opcje dostosowywania
Kompaktny system jestwysoce dostosowalnedo specyficznych wymagań produkcyjnych, typów paneli i dostępnej powierzchni podłogowej.
- Szerokość robocza dostosowywana od 600 mm do 1600 mm, aby odpowiadać specyficznym wymiarom paneli i ograniczeniom obiektu
- Konfiguracja powłoki pojedynczej lub podwójnej na rolkach w zależności od wymagań aplikacyjnych (tylko podkładka przeciw podkładce+powyżej powłoka)
- Twardość walca i materiał dostosowywalny do określonych preparatów powłoki (na bazie wody, na bazie rozpuszczalnika, wytrzymałość UV)
- Długość wyrównania IR regulowana od 3 do 6 metrów na podstawie wymaganego czasu przepływu dla określonej chemii powłoki i prędkości linii
- Optymalizacja systemu kontroli azotu dla różnych geometrii paneli i wielkości produkcji
- Dodawanie sekcji chłodzącej do natychmiastowej obsługi po utwardzeniu
- Integracja modułu druku monochromatycznego do dopasowywania kolorów pasów krawędzi
- Dodatkowe funkcje, takie jak automatyczne przewracanie panelu do powlekania dwustronnego, integracja pasów krawędzi lub kamery kontroli jakości
- Opcje poziomu automatyzacji (ręczne, półautomatyczne lub w pełni automatyczne podawanie)
- Kompaktna konfiguracja szafy sterującej dla obiektów o ograniczonej przestrzeni
- Niestandardowe konfiguracje elektryczne dla określonych norm regionalnych (CE, UL, CSA)
Kluczowe cechy
- Kompaktowy wzór śladu:Efektywny układ powierzchni wymagający minimalnej powierzchni w fabryce - idealny dla małych i średnich zakładów produkcyjnych bez uszczerbku dla jakości wykończenia
- Środowisko powlekania wolne od pyłu:Zintegrowana stacja czyszczenia pyłu usuwa zanieczyszczenia przed powleczeniem, eliminując wady powierzchni i zapewniając bezbłędne wykończenie
- Technologia powlekania precyzyjnych walcowników:Chromoplastyczna rolka dozowania w połączeniu z gumową rolką aplikacyjną zapewnia precyzyjne, jednolite zastosowanie powłoki
- Optymalizowane wyrównanie przepływu:3-6 metrów sekcja wyrównania IR pozwala na swobodny przepływ powłoki przed ekspozycją na ekscimer, zapewniając pełne pokrycie wszystkich cech powierzchni
- Wyższa odporność na zadrapania i plamy:Gęsto połączona struktura powierzchni zapewnia doskonałą odporność na zadrapania, zadrapania, plamy i środki chemiczne
- Technologia chłodnego ekscymera:Minimalne przenoszenie ciepła podczas polimeryzacji powierzchni chroni podłoża wrażliwe na ciepło, w tym cienkie fałdy drewniane i panele inżynieryjne
- Możliwość szybkiej zmiany:Przystępna do użytkowania konstrukcja umożliwia szybkie zmiany walców i zmiany koloru/materiału, minimalizując czas przestojów między seriami produkcji
- Energooszczędna eksploatacja:Optymalizowana konfiguracja lamp UV i automatyczna kontrola azotu zmniejszają zużycie energii i koszty eksploatacji
- Ramy konstrukcyjne z jednej części:Ciężko spawana stalowa ramka zapewnia stabilność maszyny i beztrząsającą pracę przy wszystkich prędkościach produkcyjnych
- Przyjazny dla użytkownika HMI:Intuicyjny interfejs ekranu dotykowego z przechowywaniem receptur dla różnych konfiguracji produktów, zmniejszający czas szkolenia operatora i błędy w ustawieniu
Wsparcie i usługi
- Pomoc w planowaniu przestrzeni:Konsultacje na miejscu lub na odległość w celu optymalizacji umieszczenia maszyny w ramach istniejącego układu warsztatu
- Instalacja i uruchomienie:Profesjonalne wsparcie instalacji na miejscu, w tym wyrównanie, ustawienie, kalibracja i badania
- Szkolenie operatorów:Kompleksowe szkolenie koncentrujące się na optymalizacji parametrów powłoki, zasadach utwardzania ekscimerów, zarządzaniu azotem i codziennych procedurach konserwacji
- Zestawy wymiany i konserwacji rolków:Wyposażone z góry wkłady walcowe zapasowe i zestawy do planowanej konserwacji dostępne do szybkiej wymiany i skrócenia czasu przestoju
- Hotline wsparcia technicznegoOdpowiedzialna pomoc techniczna zdalna do rozwiązywania problemów i prowadzenia operacyjnego
- Plany konserwacji zapobiegawczej:Planowane programy konserwacji w celu maksymalizacji czasu pracy i wydłużenia żywotności sprzętu
- Dostępność części zamiennych:Żywotna dostawa oryginalnych części zamiennych, w tym lamp, rolków, pasów, uszczelnień i części zużycia
Opakowanie i wysyłka
- Opakowanie:Kompaktowa skrzynia drewniana do eksportu z podkładką piankową i barierą wilgoci - zoptymalizowany odcisk w celu zmniejszenia kosztów wysyłki
- Opcje wysyłki:Światowe przewozy morskie (LCL/konsolidacja kontenerów), przewozy lotnicze w przypadku pilnych dostaw lub przewozy lądowe
- Czas dostawy:25 - 40 dni dla konfiguracji standardowych; 40 - 55 dni dla konfiguracji dostosowanych
- Dokumentacja:Pełna dokumentacja wywozowa, w tym faktura handlowa, wykaz opakowań, konosament, deklaracja CE oraz kompleksowe podręczniki techniczne
Częste pytania
P: Jak duża powierzchnia podłogowa jest potrzebna do tego kompaktowego systemu?
Odpowiedź: Całkowita długość linii waha się od 8 000 mm do 15 000 mm w zależności od konfiguracji i szerokości roboczej, co czyni ją odpowiednią do obiektów o ograniczonej powierzchni podłogowej.System można również dostosować z alternatywnymi układami modułów do specyficznych układów fabrycznych.
P: Czy ta linia może obsługiwać zarówno płaskie panele, jak i powierzchnie profilowane / krawędzi?
Odpowiedź: przeznaczone głównie do płaskich paneli. Do integracji pasów krawędzi można dodać opcjonalne moduły (drukowanie monochromatyczne, przetwarzanie excimerów specyficznych dla krawędzi).Skontaktuj się z naszym zespołem inżynierów dla konkretnych wymagań konfiguracyjnych.
P: Jak technologia excimer osiąga swoją właściwość anty-odciski palców?
Odpowiedź: 172nm excimer UV tworzy strukturę powierzchniową z mikrozmarszczkami na poziomie mikroskopicznym.Mikrostruktura zmniejsza obszar kontaktu odcisków palców, co sprawia, że są one mniej widoczne i łatwiejsze do wycierania.
P: Jaka jest typowa żywotność lamp ekscimerów i diod UV?
Odpowiedź: Lampy ekscimer mają zazwyczaj żywotność od kilku tysięcy do dziesięciu tysięcy godzin w zależności od częstotliwości użytkowania i warunków pracy.Regularna kalibracja i prawidłowa konserwacja zwiększą żywotność części.
P: Czy urządzenia te spełniają rygorystyczne wymagania środowiskowe?
Odpowiedź: Tak, powłoka ekscymerowa wymaga stabilnych warunków środowiskowych.Operacje muszą być prowadzone zgodnie ze standardowymi procedurami w celu uniknięcia zanieczyszczenia wpływającego na wykończenie powierzchniJednakże proces ten jest wysoce zautomatyzowany i polega minimalnie na pracy ręcznej.
P: Czy jest to odpowiednie dla powłok UV na bazie wody?
O: Tak, system jest kompatybilny z szerokim zakresem powłok UV, w tym UV na bazie wody, UV na bazie rozpuszczalnika i 100% formulasji UV stałych.Epoxy, poliuretanów i systemów PUA.
P: Czy w przyszłości linia może zostać zmodernizowana do większej pojemności?
Odpowiedź: Modułowa konstrukcja umożliwia modernizację komponentów. Jednak ramka maszyny i szerokość przenośnika są na ogół stałe.Zalecamy podanie największego wymiaru panelu przewidujesz potrzebne w momencie zakupu, aby uniknąć przyszłych ograniczeńOpcje dostosowywania do szerszych szerokości roboczych (do 2600 mm) są dostępne dla większych modeli platformy - prosimy skonsultować się z naszym zespołem sprzedaży.
