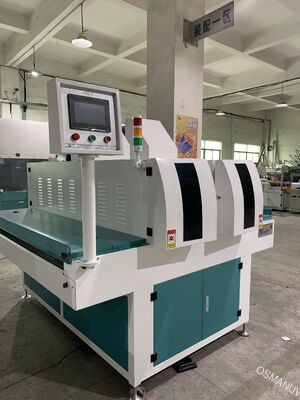

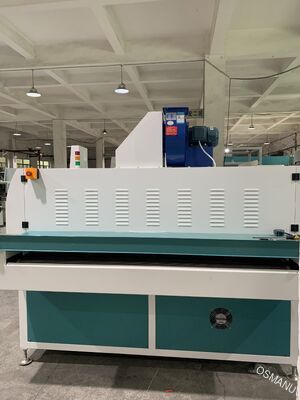

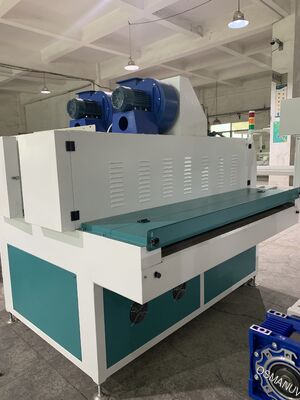

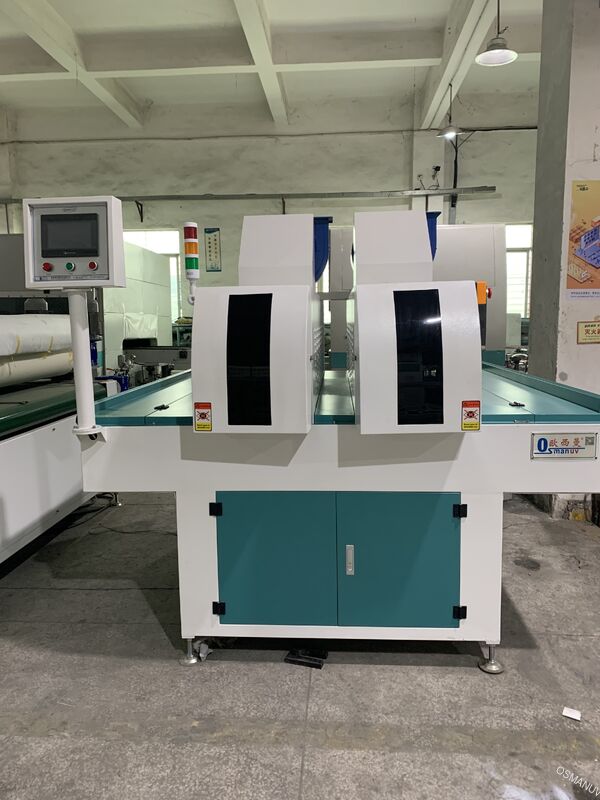

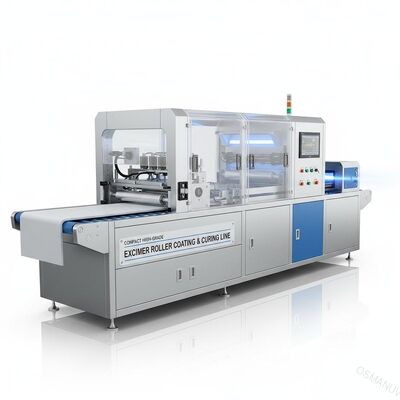

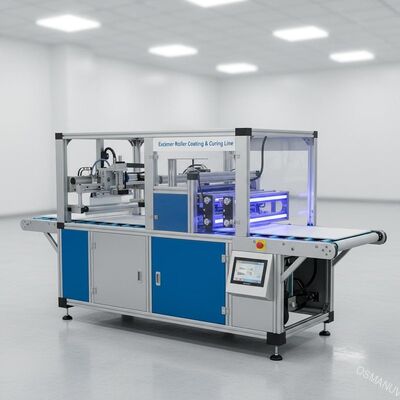

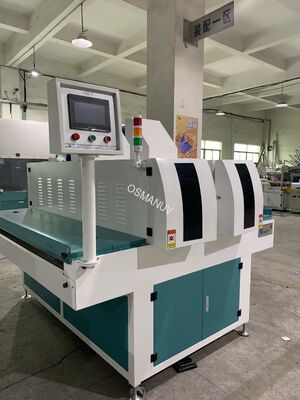

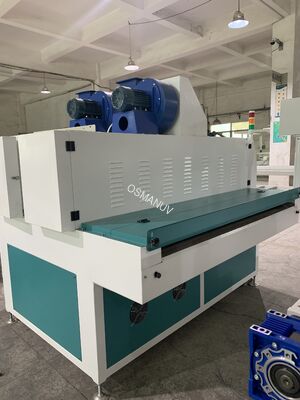

Kompaktowa, wysokiej klasy linia do powlekania i utwardzania wałkowego z wykorzystaniem ekscymerów dla paneli o miękkiej powierzchni
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OSMANUV |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | OSM-GH-1320 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | DREWNIANE PUDEŁKO |
| Czas dostawy: | 30 ~ 40 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | Negocjacja |
|
Szczegóły informacji |
|||
| Raport z testów maszyn: | Pod warunkiem, że | System sterowania: | Ekran dotykowy PLC |
|---|---|---|---|
| Obszar powlekania: | Duża powierzchnia | Automatyzacja powlekania: | Wysoka automatyzacja |
| Trwałość powłoki: | Wysoka trwałość | Skuteczna sucha szerokość: | 200mm |
| Wysokość stosu kolekcji: | 1000 mm | Pakiet: | drewniana skrzynka |
| Podkreślić: | kompaktowa linia powlekania rolkowego excimer,Urządzenie do utwardzania promieniowania UV do płyt miękkich dla skóry,maszyna do powlekania ekscimerów wysokiej jakości |
||
opis produktu
Kompaktowa wysokiej klasy linia powlekania i utwardzania rolkowania ekscimerów dla płyt miękkich dla skóry
Ta kompaktowa linia powlekania i utwardzania rolkowego jest specjalnie zaprojektowana do produkcji wysokiej jakości, małych i średnich partii płyt miękkich na skórę,dostarczanie najwyższej jakości wykończeń dotykowych z efektywną obsługą przestrzeni.
Skład linii produkcyjnej
- Jednostka czyszcząca pył:Stacje czyszczące i odkurzające o jednej lub dwustronnej szczotce
- Precyzyjna maszyna do powlekania rolkowego:Głowa powlekania o wysokiej precyzji z rolkami dozowania i aplikatorami
- Strefa wyrównania podczerwieni:3-6 metrów sekcja wyrównania przepływu IR
- System ultrafioletowy z wieloma lampami:Zintegrowana jednostka żarówek ekscimerów do polimeryzacji powierzchni
- System monitorowania tlenu i oczyszczania azotu:Czujnik O2 w czasie rzeczywistym z automatyczną regulacją azotu
- Jednostka końcowego utwardzania UV rtęci:szerokopasmowy zestaw lamp rtęciowych do całkowitego utwardzania
- System sterowania PLC:Przyjazny dla użytkownika interfejs ekranu dotykowego z przechowywaniem przepisów
- Strefa chłodzenia/starzenia:Opcjonalna sekcja chłodzenia powietrzem przymusowym
- Automatyczna jednostka układania:System zbierania odpadów dla gotowych paneli
Parametry techniczne
| Parametry | Specyfikacja / Opis |
|---|---|
| Oznaczenie modelu | Seria kompaktowa - w pełni dostosowywalna |
| Rodzaj systemu | Powłoka walcowana + ekcimer UV + trwałość UV rtęci |
| Długość fali ekscimerów | 172nm (pierwotne) / 186-254nm (kompatybilne z pasami krawędzi) |
| Szerokość robocza | 600 / 1100 / 1320 mm (wykonalne) |
| Zakres grubości roboczej | 2 - 50 mm (3 - 30 mm w przypadku paneli dekoracyjnych) |
| Minimalna długość panele | 300 mm (350 mm dla paneli o grubości 10-30 mm) |
| Prędkość przenośnika | 0 - 20 m/min (regulowalne bezkrokowo za pośrednictwem VFD) |
| Metoda powlekania | Pozostałe maszyny, z wyłączeniem tych objętych pozycją 8511 |
| Liczba głowic powłokowych | 1 - 2 (wykonalne) |
| Średnica rolki aplikatora | Φ200 / Φ250 mm (wykonalne) |
| Średnica rolki dawkowania | Φ123 / Φ150 mm (wykonalne) |
| Długość wyrównania podczerwieni | 3 - 6 metrów (wykonalne) |
| Gęstość powłoki (wilgotna) | Zmienna: 0,01 - 2,0 mm |
| Końcowy poziom połysku (60°) | Tak niskie jak 2-5 GU (ultra-mat) |
| Twardota powierzchni | Twardość ołówka 1H - 3H (zależna od powłoki powłoki) |
| Wydajność przeciw odciskom palców | Doskonałe - odciski palców szybko się gubią. |
| Odporność na zadrapania | Wyższa niż standardowe matowe powłoki UV |
| Całkowita moc zainstalowana | 35 - 80 kW (w zależności od konfiguracji) |
| Zasilanie | 380V / 50Hz / 3-fazowe (konfigurowalne do 220V / 60Hz) |
| Ciśnienie sprężonego powietrza | 0.4 - 0,7 MPa |
| Odcisk maszyny (L × W × H) | Kompaktowa konstrukcja: ok. 8000-15.000 mm × 2200 × 2200 mm |
| Wysokość operacji | 900 mm (± 20 mm) |
| System sterowania | PLC z 7" kolorowym ekranem dotykowym HMI, przechowywanie receptur, rejestrowanie danych produkcyjnych |
| Certyfikaty bezpieczeństwa | Certyfikat CE, zgodny z ISO9001:2015 |
Wnioski
- Płyty meblowe wysokiej klasy:Szafki, szafki, stoły, półki
- Drzwi szaf kuchennych:Ultramaty, anty-odciski palców
- Płyty dekoracyjne do budynków:Płyty ścienne wewnętrzne, podziały pomieszczeń
- Podłogi ze SPC i WPC:Wytrzymała, odporna na zadrapania, miękka powierzchnia
- Płyty laminowane z PVC i PET/PETG:Wykończenie matowe wyrobów z arkuszy dekoracyjnych
- Płyty drzwiowe:Pozostałe, o masie przekraczającej 1 kg
- Produkcja małych i średnich partii:Produkcja mebli na zamówienie
- Komponenty mebli RTA:Płaskownice, gotowe do montażu
Opcje dostosowywania
Kompaktny system jestwysoce dostosowalnespełniać szczególne wymagania produkcyjne:
- Szerokość robocza dostosowalna od 600 mm do 1600 mm
- Konfiguracja powłoki pojedynczej lub podwójnej rolki
- Twardota walcowania i dostosowanie materiału
- Długość wyrównania IR regulowana od 3 do 6 metrów
- Optymalizacja systemu kontroli azotu
- Dodanie sekcji chłodzącej
- Integracja modułu druku monochromatycznego
- Dodatkowe funkcje: automatyczne przewracanie panelu, integracja pasów krawędzi, kamery kontroli jakości
- Opcje poziomu automatyzacji (ręczne, półautomatyczne lub w pełni automatyczne)
- Konfiguracja kompaktowej szafki sterującej
- Niestandardowe konfiguracje elektryczne dla norm regionalnych
Kluczowe cechy
- Kompaktowy wzór śladu:Efektywny układ powierzchni dla ograniczonej powierzchni fabryki
- Środowisko powlekania wolne od pyłu:Zintegrowana stacja czyszczenia usuwa wady powierzchni
- Technologia powlekania precyzyjnych walcowników:Rolowanie dozowe chromowane z rolką do aplikacji gumowej
- Optymalizowane wyrównanie przepływu:3-6-metrowe wyrównanie IR zapewnia pełne pokrycie
- Wyższa odporność na zadrapania i plamy:Gęsto połączona struktura powierzchni
- Technologia chłodnego ekscymera:Minimalne przenoszenie ciepła chroni wrażliwe podłoża
- Możliwość szybkiej zmiany:Szybkie zmiany walców i zmiany koloru/materiału
- Energooszczędna eksploatacja:Optymalizowana konfiguracja lamp UV i automatyczna kontrola azotu
- Ramy konstrukcyjne z jednej części:Ramo stalowe spawane do ciężkich zadań dla stabilności
- Przyjazny dla użytkownika HMI:Interfejs dotykowy z przechowywaniem przepisów
Wsparcie i usługi
- Pomoc w planowaniu przestrzeni:Konsultacje na miejscu lub na odległość
- Instalacja i uruchomienie:Profesjonalne wsparcie instalacji na miejscu
- Szkolenie operatorów:Kompleksowe szkolenia w zakresie optymalizacji i konserwacji powłok
- Zestawy wymiany i konserwacji rolków:Wyroby z tworzyw sztucznych
- Hotline wsparcia technicznegoOdpowiedzialna pomoc techniczna zdalna
- Plany konserwacji zapobiegawczej:Planowane programy konserwacji
- Dostępność części zamiennych:Całkowite zaopatrzenie w oryginalne części zamienne
Opakowanie i wysyłka
- Opakowanie:Kompaktowe pudełko drewniane do eksportu z podkładką piankową i barierą wilgoci
- Opcje wysyłki:Światowe wysyłki morskie, lotnicze lub lądowe
- Czas dostawy:25-40 dni dla konfiguracji standardowych; 40-55 dni dla konfiguracji dostosowanych
- Dokumentacja:Pełna dokumentacja wywozowa, w tym podręczniki techniczne i deklaracja CE
Częste pytania
Ile powierzchni podłogowej potrzeba na ten kompaktowy system?
Całkowita długość linii waha się od 8 000 mm do 15 000 mm w zależności od konfiguracji i szerokości roboczej, co czyni ją odpowiednią do obiektów o ograniczonej powierzchni podłogowej.System można również dostosować z alternatywnymi układami modułów do specyficznych układów fabrycznych.
Czy linia ta może obsługiwać zarówno płaskie panele, jak i profilowane/krzyżowe powierzchnie?
W celu integracji pasów krawędzi można dodać opcjonalne moduły (drukowanie monochromatyczne, przetwarzanie ekscimerów specyficznych dla krawędzi).Skontaktuj się z naszym zespołem inżynierów dla konkretnych wymagań konfiguracyjnych.
Jak technologia excimerów osiąga swoją właściwość przeciw odciskom palców?
172nm excimer UV tworzy strukturę powierzchni mikro-zmarszczoną na poziomie mikroskopowym.Mikrostruktura zmniejsza obszar kontaktu odcisków palców, co sprawia, że są one mniej widoczne i łatwiejsze do wycierania.
Jaka jest typowa długość życia lamp ekscimerów i diod UV?
Lampy ekscimer mają zazwyczaj żywotność od kilku tysięcy do dziesięciu tysięcy godzin w zależności od częstotliwości użytkowania i warunków pracy.Regularna kalibracja i prawidłowa konserwacja zwiększą żywotność części.
Czy urządzenia te spełniają rygorystyczne wymagania środowiskowe?
Tak, powłoka eksymerowa wymaga stabilnych warunków środowiskowych.Operacje muszą być prowadzone zgodnie ze standardowymi procedurami w celu uniknięcia zanieczyszczenia wpływającego na wykończenie powierzchniJednakże proces ten jest wysoce zautomatyzowany i polega minimalnie na pracy ręcznej.
Czy jest to odpowiednie do powłok UV na bazie wody?
Tak, system jest kompatybilny z szerokim zakresem powłok o odporności na działanie promieniowania UV, w tym UV na bazie wody, UV na bazie rozpuszczalnika i 100% formulasji UV stałych.poliuretany, i systemy PUA.
Czy w przyszłości linia może zostać zmodernizowana do większej pojemności?
Modułowa konstrukcja umożliwia modernizację komponentów. Jednak ramka maszyny i szerokość przenośnika są na ogół stałe.Zalecamy podanie największego wymiaru panelu przewidujesz potrzebne w momencie zakupu, aby uniknąć przyszłych ograniczeńOpcje dostosowywania do szerszych szerokości roboczych (do 2600 mm) są dostępne dla większych modeli platformy - prosimy skonsultować się z naszym zespołem sprzedaży.
