Moduł sterylizacji UV-C montowany na przenośniku do linii pakowania żywności w opakowaniach przezroczystych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OSMANUV |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | OSM-SJ-800 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | DREWNIANE PUDEŁKO |
| Czas dostawy: | 30 ~ 40 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | Negocjacja |
|
Szczegóły informacji |
|||
| Gwarancja: | 1 rok | Długość fali: | 365nm |
|---|---|---|---|
| Sposób suszenia: | Ultrafiolet - uleczalny | Funkcja: | Oszczędność energii |
| Żywotność lampy: | 8000 godzin | Średnica gumy: | 200mm |
| Tryb sterowania: | Zegar cyfrowy | Układ chłodzenia: | Wbudowane chłodzenie wentylatora |
| Podkreślić: | Moduł sterylizacji UV-C,Urządzenie do naświetlania UV montowane na przenośniku,Sterylizator UV-C do opakowań żywności |
||
opis produktu

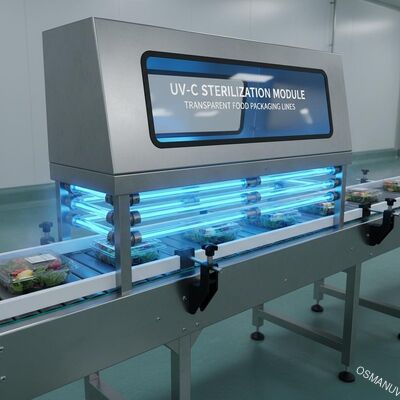

Moduł sterylizacji UV-C zamontowany na przenośniku dla przejrzystych linii pakowania żywności
Przegląd produktu
Moduł sterylizacji UV-C jest łatwy do zainstalowania.oszczędne miejsce rozwiązanie do dezynfekcji UV opracowane specjalnie dla linii opakowaniowych, w których przestrzeń fizyczna jest ograniczona, ale wymagana jest kontrola drobnoustrojów na przejrzystych powierzchniach opakowania.
Skład linii produkcyjnej
- Modułowa obudowa lampy UV:Samodzielna głowica żarówki, wykonana z stali nierdzewnej 304 z zintegrowaną powłoką wewnętrzną o wysokiej odblaskowości
- ramy montażowe regulowane wysokością:Wyroby z stali nierdzewnej
- Karton lampy UV-C do szybkiej wymiany:System wymiany lampy bez narzędzi z wstępnie wyrównaną osłoną kwarcową i odblaskiem

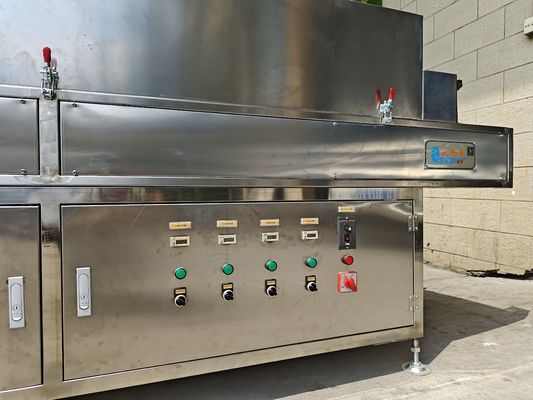

- Zewnętrzna skrzynia sterująca:Oddzielny obudowa IP65, elektroniczne balasty, sterownik sterowania sterowaniem, interfejs HMI z ekranem dotykowym i sterownik bezpieczeństwa.
- System montażu przenośnika absorbującego wstrząsy:Zmiennego rodzaju urządzenia do przymocowania do istniejących szybków bocznych przenośnika bez modyfikacji oryginalnego przenośnika
- Ogrody świetlne bezpieczeństwa (nieobowiązkowe):Ochrona obwodu IR w celu automatycznego wyłączenia promieniowania UV przy zbliżaniu się operatorów
- Interfejs zdalnego uruchamiania/zatrzymywania:Połączenia suchych kontaktów do integracji z istniejącymi systemami sterowania linią
- Kompaktowy ramię montażowe HMI:Przyczepka ramienia huśtawkowego do pozycjonowania interfejsu operatora na wygodnej wysokości roboczej
Specyfikacje techniczne
| Parametry | Specyfikacja / Opis | Opcja dostosowania |
|---|---|---|
| Oznaczenie modelu | Seria OSM-UV-MOD (w pełni dostosowywalna) | ✓ |
| Rodzaj modułu | Jednorazowa, podwójna lub wielourzędna (górna, dolna, boczna lub kombinacja) | ✓ |
| Efektywna szerokość pokrycia na moduł | 200 - 800 mm (modularne; wiele modułów obok siebie dla szerszych przenośników) | ✓ |
| Zmiana wysokości | 50 - 300 mm (szybko regulacyjny mechanizm śruby) | ✓ |
| Liczba lamp UV-C na moduł | 1 - 4 żarówki (standardowe 1-2 żarówki na bank) | ✓ |
| Źródło światła UV | Lampa rtęciowa o niskim ciśnieniu (253,7 nm) -- zgodna z FDA 21 CFR 179,39; opcjonalny układ UVC-LED (265 nm/277 nm) | ✓ |
| Wydajność UV-C na lampę | 36 - 72 W UV-C (rtęć); 1 - 5 W na chip LED (UVC-LED) | ✓ |
| Dawka UV na płaszczyźnie produktu | 0 - 150+ mJ/cm2 (regulowane poprzez wysokość lampy + moc + prędkość przenośnika) | - Tak. |
| Kompatybilność prędkości przenośnika | 0 - 25 m/min (dostęp czujnika prędkości do regulacji dawki w zależności od prędkości) | ✓ |
| Zmniejszenie występowania drobnoustrojów | 3 - 5 log (99,9% - 99,999%) osiągalnych na moduł (wielu modułów w serii dla większej redukcji) | ✓ |
| Żywotność lampy | 9,000 - 16 000 godzin (rtęć); > 20 000 godzin (UVC-LED) | - Tak. |
| Metoda chłodzenia | Konwekcja pasywna + przymusowe powietrze (wbudowany wentylator) | ✓ |
| Zasilanie | 110V / 220V / 400V, 50Hz/60Hz (konfiguracja fabryczna) | ✓ |
| Moc zainstalowana na moduł | 0.5 - 3,0 kW (w zależności od liczby i typu lamp) | ✓ |
| Środki bezpieczeństwa | Bezpieczeństwo blokady, wykrywanie awarii lampy, opcjonalne zasłony świetlne | ✓ |
| Materiał obudowy | 304 ze stali nierdzewnej (standardowa); 316L (do środowisk korozyjnych/przepływających) | ✓ |
| Ochrona przed wejściem (kwalifikacja IP) | IP65 (składka sterująca), IP66 (obudowa lampy) -- opcja mycia IP69K | ✓ |
| System sterowania | Mikro-PLC z 7-calowym HMI kolorowym, przechowywanie receptur, rejestrowanie danych | ✓ |
| Rodzaj montażu | Przymocowanie lub śrubkowanie do istniejących linii bocznych przenośnika; nie wymagana modyfikacja przenośnika | ✓ |
| Wymiary modułu (L × W × H) | Można je dostosować; typowy moduł pojedynczego banku: 600×300×150 mm | ✓ |
| Certyfikaty | Certyfikat CE, zgodność z FDA 21 CFR 179.39 (opcjonalnie UL) | ✓ |
Wnioski
Idealne do modernizacji istniejących linii opakowaniowych z możliwością sterylizacji UV bez dużych inwestycji kapitałowych:
- Linie do napełniania kubków i tac z mlekiem:Instalacja bezpośrednio nad przewoźnikiem pojemnika kubkowego lub tacy do sterylizacji wnętrza kubka/tacy przed napełnieniem jogurtem, puddingem, serem lub śmietanką.
- Flaski na napoje i linie pokrywające:Montowanie nad wkładem płukania butelki, osłoną lub wkładem zakrętki do sterylizacji szyjki butelki i zamknięć przed zamknięciem.
- Linie z tacą do posiłków:Jednorazowe lub podwójne moduły na przenośniku na tacę do sterylizacji komórek na tacę do mikrofalowania przed osadzeniem chłodzonych lub zamrożonych gotowych potraw.
- Świeże produkty z linii muszli:Nawigacja na przenośniku indeksowania muszli w celu sterylizacji pęcherzyków jagodowych i wywietrzonych tac przed napełnieniem jagód, pomidorów wiśniowych lub innych świeżych produktów.
- Linie tac do mięsa i drobiu:Przed umieszczeniem porcji świeżego mięsa, drobiu lub owoców morza sterylizuj płyny piankowe lub plastikowe.
- Farmaceutyczne linie Blister:Wstępna sterylizacja otworów w blistrach tabletek i powierzchni folii bez wytwarzania ciepła lub wilgoci.
- Przepływ opakowań i linie pochwy:Sterylizacja powierzchni folii przed formowaniem lub po uszczelnieniu w celu wyeliminowania zanieczyszczeń zewnętrznych na powierzchni gotowych do spożycia toreb.
- Linie pakowania piekarni:Zapobieganie powstawaniu pleśni na torebkach z chlebem, tackach z ciastkami i opakowaniach z przepływem krakersów poprzez leczenie UV przed kontaktem z produktem.
Opcje dostosowywania
Modułowy system sterylizacji UVwysoce dostosowalnew odniesieniu do określonych wymiarów opakowań, prędkości linii, dostępnej przestrzeni montażowej i ograniczeń budżetowych.
- Konfiguracja modułu:Wybierz z jednej płaszczyzny (tylko na górze lub na dole), z dwóch płaszczyzn (na górze + na dole dla obróbki dwustronnej), w kształcie litery L (na górze + na stronie) lub z szeregu modułów dla pełnego pokrycia 360°.
- Efektywna szerokość:Każdy moduł obejmuje 200-800 mm. W przypadku szerszych przenośników wiele modułów może być montowanych obok siebie lub rozstawionych, aby osiągnąć pełną szerokość bez luk.
- Styl montażu:Przymocowanie do istniejących szybków bocznych (bez modyfikacji przenośnika), śruby do ramy przenośnika w celu bardziej trwałego mocowania, zawieszenie powietrzne od konstrukcji obiektu dla podwyższonych przenośników,lub przenośny podłogowy stojak z kołkami zamykającymi do zastosowań tymczasowych lub mobilnych.
- Rodzaj światła:Lampy rtęciowe (standardowy, tanie lub wysokiej mocy amalgam) lub UVC-LED (bez rtęci, natychmiastowe, dłuższa żywotność, wyższe koszty początkowe).Opcja pulsowej lampy UV dostępna dla wymagań dotyczących bardzo wysokiej intensywności szczytowej.
- Środki bezpieczeństwa:Podstawowe blokowanie i ręczne przywracanie; zaawansowane zasłony świetlne z automatycznym wyłączeniem przy podejściu operatora; zdalne połączenie E-stop z systemem bezpieczeństwa obiektu.
- Poziom integracji:Samodzielny (zaczyna/przerywa przez operatora) z sterowaniem ekranu dotykowego; zintegrowany z PLC z zdalnym uruchamianiem/przerywaniem i informacji zwrotnych o stanie do sterownika linii;w pełni zintegrowane z monitorowaniem prędkości linii i regulacją dawki na prędkość za pośrednictwem wejścia kodera.
- Materiał obudowy:304 ze stali nierdzewnej do standardowych środowisk suchych; 316L do obszarów o wysokiej wilgotności, wysokiej soli lub korozyjnych substancjach chemicznych.
- Specjalne napięcia:Konfiguracja fabryczna odpowiadająca napięciu w zakładzie (110V, 208V, 220V, 400V, 480V, 50Hz lub 60Hz) - nie wymaga transformatorów stopniowo-w górę i w dół.
- Umiejscowienie skrzynki sterującej:Na ścianie (oszczędza powierzchnię podłogową), na podłodze (elastyczne ustawienie) lub zintegrowany z istniejącą szafą sterującą.
- Rozszerzenie tunelu światłoodpornego:Dodać zasłony świetlne wchodzące/wychodzące lub tunele rozgrzewające do zastosowań z otwartym przenośnikiem, w których nie jest możliwe całkowite zamknięcie.
Kluczowe cechy
- Instalacja śrubkowa, zerowa modyfikacja przenośnika:Przymocowane uchwyty mocujące mocowane są na istniejących szynach bocznych przenośnika w mniej niż godzinę, bez konieczności wiercenia, spawania lub trwałej zmiany przenośnika.
- Kompaktny, oszczędny w przestrzeni projekt:Moduł zajmuje zero dodatkowej powierzchni podłogowej poza istniejącym przenośnikiem.
- Szybka wymiana lampy bez użycia narzędzi:Patentowany uchwyt lampy w stylu wkładu pozwala na wymianę lampy w czasie krótszym niż 90 sekund bez użycia narzędzi.
- Ustawialne ustawienie wysokości:Mechanizm śrubowy z szybkim ustawieniem umożliwia podnoszenie lub opuszczanie głowicy lampy w celu kontrolowania natężenia promieniowania UV na powierzchni produktu.
- Brak dodatkowych wymogów dotyczących silnika przenośnika:Nie ma potrzeby oddzielnej synchronizacji ani dodatkowego napędu przenośnika - urządzenie po prostu obsługuje produkty poruszające się na istniejącym przenośniku z istniejącą prędkością.
- Skalowalne poprzez dodanie modułów:Rozpocznij od jednego modułu i dodaj dodatkowe moduły w miarę wzrostu wielkości produkcji lub gdy nowe linie pakowania wymagają pokrycia.
- Bez chemikaliów i bez pozostałości sterylizacja:Wyeliminuje środki sanitarne chemiczne, ich koszty i zagrożenia związane z przechowywaniem, zużyciem wody i oczyszczaniem ścieków.
- Proces na zimno, bez uszkodzenia opakowania cieplnym:Nieobróbka termiczna nie wpływa na materiały opakowaniowe wrażliwe na ciepło, w tym na cienkie folie, tacy piankowe i kartony powlekane.
- FDA 21 CFR 179.39 Zgodne:Zgodność z przepisami dotyczącymi powierzchni bezpośrednio stykających się z żywnością w przypadku stosowania przed napełnieniem.
- Niskie koszty utrzymania i eksploatacji:Minimalne zużycie energii, długa żywotność lampy i brak materiałów chemicznych do zużycia. Roczne koszty operacyjne zazwyczaj < 1% równoważnych kosztów programu dezynfekcji chemicznej.
- Niezależne od istniejącej kontroli linii:Działa jako samodzielny system bezpieczeństwa z własnym interfejsem HMI lub integruje się z istniejącym sterownikiem linii PLC do zdalnego monitorowania i zarządzania przepisami.
- Wyroby z stali nierdzewnej:Obudowa ze stali nierdzewnej 304 z zamkniętymi silikonowymi uszczelnieniami, chroniąca wewnętrzną elektronikę przed wilgocią i pyłem.Obudowa lampy o klasyfikacji IP66 odpowiednia do środowisk oczyszczania roślin spożywczych.
Wsparcie i usługi
- Ocena przewoźnika na miejscu i badanie wykonalności:Nasi technicy odwiedzą wasze obiekty, aby ocenić przenośnik, zmierzyć dostępną wolność i określić optymalne umieszczenie modułu dla maksymalnej redukcji mikroorganizmów.
- Instalacja i uruchomienie:Pełna obsługa instalacyjna, w tym montaż uchwytów, połączenie elektryczne, instalacja blokady bezpieczeństwa i kalibracja systemu - zazwyczaj zakończona w jednej zmianie.
- Szkolenie operatorów i obsługi technicznej:Jednodniowe szkolenie na miejscu obejmujące wymianę lampy, procedury czyszczenia, badania bezpieczeństwa blokady i diagnostykę usterek.
- Kontrola bezpieczeństwa elektrycznego przed instalacją:Weryfikacja wymogów w zakresie zasilania elektrycznego, integralności uziemienia i kompatybilności bezpieczeństwa z istniejącymi systemami ochrony maszyny.
- Odległe wsparcie techniczne:Telefon, e-mail i rozwiązywanie problemów z pomocą wideo ze standardowym czasem reakcji 4 godziny.
- Plany konserwacji zapobiegawczej:Kalibracja wyjścia lampy co dwa lata lub co kwartał, czyszczenie osłon kwarcowych, badania elektryczne balastu i kontrole układu napędowego.
- Dostępność części zamiennych:Natychmiastowa wysyłka oryginalnych zapasowych lamp, szafek kwarcowych, balastów i przełączników bezpieczeństwa.
- Wsparcie walidacji:Pomoc w mapowaniu dawki UV, badaniach zatwierdzania wskaźników biologicznych oraz dokumentacji HACCP/FSMA.
Opakowanie i wysyłka
- Opakowanie:Kompletny moduł zapakowany w karton pokryty pianą; skrzynka sterująca w oddzielnym kartonie zabezpieczonym przed korozją; lampy w indywidualnych rurkach zabezpieczonych przed wstrząsem.Wszystkie pakowane do wywozu w kartonach falistych o podwójnej ścianie lub skrzyniach ze sklejki.
- Opcje wysyłki:Światowy kurier ekspresowy (3 - 7 dni), przewóz lotniczy w przypadku pilnych dostaw, przewóz morski (LCL/container) w przypadku zamówień pełnej linii.
- Czas dostawy:14 - 21 dni dla standardowych konfiguracji pojedynczych modułów; 21 - 35 dni dla modułów wielokrotnych lub dostosowanych.
- Port załadunku/opcji wysyłki:Ekspres od drzwi do drzwi dla większości regionów; przewozy morskie z głównych chińskich portów.
- Dokumentacja:Faktura handlowa, lista opakowań, certyfikat zgodności CE, list zgodności FDA 21 CFR 179.39.
Częste pytania
P: Skąd mam wiedzieć, czy ten moduł zmieści się na moim istniejącym przenośniku?
Nasz zespół inżynierów zapewnia bezpłatną ocenę. Potrzebujemy tylko trzech pomiarów: szerokość taśmy przenośnej / ramy, wysokość wolności nad przenośnikiem,i odległość od szyny bocznej do najbliższej przeszkodyW przypadku złożonych instalacji oferujemy wizyty na miejscu lub pomiary z pomocą połączeń wideo.
P: Czy można samodzielnie zainstalować moduł, czy wymagana jest profesjonalna instalacja?
Odpowiedź: Moduł został zaprojektowany do prostej instalacji DIY dla wykwalifikowanego personelu elektrycznego i konserwacyjnego.Nasza płatna usługa instalacyjna zapewnia pełną weryfikację bezpieczeństwa, mapowanie intensywności UV i integracja systemu sterowania.
P: Ile modułów lamp potrzebuję do szerokości przenośnika?
Odpowiedź: Każdy moduł ma szerokość 200-800 mm. Dla przenośnika o szerokości 600 mm zwykle wystarczy jeden moduł. W przypadku szerszych przenośników można zamontować wiele modułów obok siebie.Nasza ocena wykonalności określi dokładną liczbę modułów..
P: Czy światło UV uszkodzi mój taśma przenośna?
Odpowiedź: Większość standardowych taśm przenośnych (PVC, PU, sieć ze stali nierdzewnej, tworzywa sztuczne modułowe) ma bardzo wysoką odporność na promieniowanie UV-C. Jednak taśmy gumowe i niektóre specjalistyczne taśmy mogą ulegać degradacji powierzchni.Włączamy zgodność materiału pasa jako część naszej oceny przed instalacją i dostarczamy płyty osłonowe dla wrażliwych pasów.
P: Jaki jest okres zwrotu za modułowy system UV w porównaniu z chemicznymi dezynfektorami?
A: Zwrot z inwestycji jest zazwyczaj osiągalny w ciągu 6-12 miesięcy ze względu na natychmiastowe wyeliminowanie kosztów zakupu chemikaliów, wyeliminowanie wymogów dotyczących przechowywania i obsługi chemikaliów,wyeliminowanie kosztów płukania wody i oczyszczania ściekówNiskie koszty kapitałowe systemu modułowego i minimalne koszty instalacji dodatkowo skracają okresy zwrotu.
P: Jak często należy wymieniać lampy?
A: Wysokiej wydajności lampy amalgamatowe osiągają 12-16 000 godzin (3-4 lata ciągłej pracy w 12-godzinnych codziennych zmianach).Zalecamy zaopatrzenie w pełny zestaw lamp zamiennych, aby zminimalizować czas przerwy w wymianie lamp.
