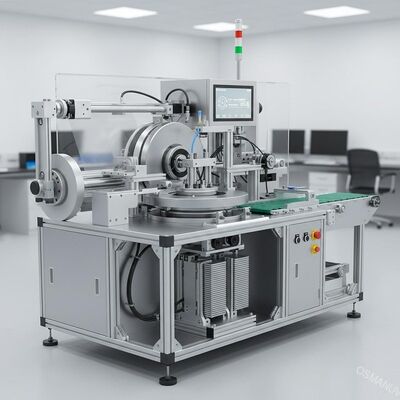

W pełni zautomatyzowana linia do drukowania z roli na płytę do litografii nanoimprintowej o wysokiej przepustowości z konfigurowalnym naciskiem

W pełni zautomatyzowana linia do drukowania z roli na płytę do litografii nanoimprintowej o wysokiej przepustowości z konfigurowalnym naciskiem
W PEŁNI AUTOMATYCZNA LINIA DO IMPRUKOWANIA ROLL-TO-PLATE – WYSOKONAKŁADOWA LITOGRAFIA NANOIMPRINT DLA OPTYKI I WYŚWIETLACZY Tenlinia produkcyjna do nadrukówjest przeznaczony do wysokowydajnej replikacji mikro/nanostruktur w wysokiej rozdzielczości przy użyciu litografii nanoimprintingowej UV (NIL) ...
Place of Origin:Chiny
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Specyfikacja
Minimum Order Quantity:1 zestaw
Price:Zbywalny
Product Custom Attributes
Podkreślić

w pełni zautomatyzowana maszyna do litografii nanoimprintowej

,

maszyna do powlekania UV z roli na płytę

,

linia do drukowania z konfigurowalnym naciskiem

Prędkość powlekania:
Wysoka prędkość
Średnica gumy:
100mm
uszczelka:
Standardowa drewniana skrzynka
Szerokość robocza:
600/1000/1300
Roller dawkowania:
164 mm*1450 mm
Moc:
45 kW
Roller Ilty:
2 szt
Elektryczne pudełko:
niezależna skrzynka elektryczna
Product Description
W PEŁNI AUTOMATYCZNA LINIA DO IMPRUKOWANIA ROLL-TO-PLATE – WYSOKONAKŁADOWA LITOGRAFIA NANOIMPRINT DLA OPTYKI I WYŚWIETLACZY
Tenlinia produkcyjna do nadrukówjest przeznaczony do wysokowydajnej replikacji mikro/nanostruktur w wysokiej rozdzielczości przy użyciu litografii nanoimprintingowej UV (NIL) lub nadruku termicznego. Obsługuje podłoża sztywne (krzem, szkło, metal) oraz folie elastyczne (PET, PI, PEN). System integruje powlekanie, wyrównywanie, odciskanie, utwardzanie i wyjmowanie z formy.Ciśnienie nadruku, temperatura, dawka UV i liczba stacji są w pełni konfigurowalnedla różnych systemów żywic i rozmiarów wzorów.
Parametry techniczne
Parametr Wartość standardowa/zakres Opcja dostosowywania
Technologia nadruku UV-NIL / Termiczny NIL Możliwość dostosowania hybrydowego UV+termicznego
Maksymalny rozmiar podłoża 300 mm × 300 mm (kwadrat) / 8″ wafel Możliwość dostosowania do rozmiaru 500 × 500 mm
Ciśnienie nadruku 0,5 - 10 barów Możliwość dostosowania do 50 barów
Zakres temperatur (termiczny) TEMP - 200°C Możliwość dostosowania do 350°C
Intensywność UV 50 - 500 mW/cm² Konfigurowalna długość fali i intensywność
Dokładność wyrównania ± 5 μm (std) / ± 0,5 μm (wysoka precyzja) Konfigurowalne ustawienie optyczne
Przepustowość produkcyjna 60 - 120 substratów/godz Zależy od konfigurowalnego czasu cyklu
Jednolitość obszaru nadruku ≥ 95% Konfigurowalna wielostrefowa kontrola ciśnienia
Zasilanie AC 400 V / 50 Hz (3-fazowe) Możliwość dostosowania do 480 V / 60 Hz
Aplikacje
  • Dyfrakcyjne elementy optyczne (DOE) i metale
  • Produkcja falowodów w rzeczywistości rozszerzonej (AR) / rzeczywistości wirtualnej (VR).
  • Powierzchnie antyrefleksyjne (AR) i hydrofobowe
  • Biomedyczne urządzenia mikroprzepływowe
  • Elastyczna elektronika i czujniki drukowane
  • Możliwość dostosowania do wielkopowierzchniowych folii optycznych do wyświetlania
Personalizacja
Zapewniamypełne dostosowanie linii produkcyjnejw tym:
  • Liczba stanowisk nadruku (od jednoetapowego do wieloetapowego)
  • Metoda przenoszenia podłoża (robot, przenośnik, rolka na rolkę)
  • Rodzaj dozowania żywicy (wirowanie, matryca szczelinowa, spray - konfigurowalny)
  • Stempel z nadrukiem (miękki PDMS, twardy kwarc, podkładka Ni) -konfigurowalne dokowanie stempli
  • Integracja z pomieszczeniami czystymi (ISO 5 do ISO 8 - możliwość dostosowania)
  • Interfejs automatyki fabrycznej (SECS/GEM, OPC UA - konfigurowalny)
Cechy
  • Wysoka jednorodność warstwy resztkowej< ± 5%
  • Opcja niskiej siły nadruku dla delikatnych pieczątek
  • Kontrola siły i temperatury w czasie rzeczywistym
  • Automatyczny cykl czyszczenia stempla (konfigurowalny odstęp czasu)
  • Działanie oparte na recepturachz kodem kreskowym lub śledzeniem RFID
  • Konfigurowalna obudowa bezpieczeństwa i kurtyny świetlne
Wsparcie i usługi
  • Globalna zdalna diagnostyka (VPN / bezpieczny tunel)
  • Uruchomienie na miejscu i szkolenie operatora (w cenie do 5 dni)
  • Wsparcie transferu procesów - dopasowanie dostawców żywic i stempli
  • Konfigurowalna umowa serwisowa(kwartalnie / półrocznie)
  • 24-miesięczna gwarancja na komorę nadrukowującą i siłowniki
Pakowanie i wysyłka
  • Skrzynia antywibracyjna z kontrolą wilgotności
  • Próżniowe worki ze środkiem osuszającym do krytycznych elementów optycznych
  • Wysyłka: FOB lub CIF -konfigurowalne etykietowanie palet i opakowania eksportowe
  • Czas realizacji: standardowe 6 tygodni,linie niestandardowe 10 -14 tygodni
Często zadawane pytania
P1: Czy mogę drukować wielopoziomowe struktury 3D?
Odp.: Tak -Możliwość dostosowania wieloetapowego nadruku z wyrównaniem.
P2: Czy obsługuje technologię „roll-to-roll”?
Odp.: Standardem jest płyta typu roll-to-plate;pełna konfiguracja R2R jest konfigurowalna.
P3: Czy mogę używać własnej żywicy UV?
Odp.: Tak -Intensywność UV, czas ekspozycji i atmosfera (wydmuch N₂) można programować i dostosowywać.
