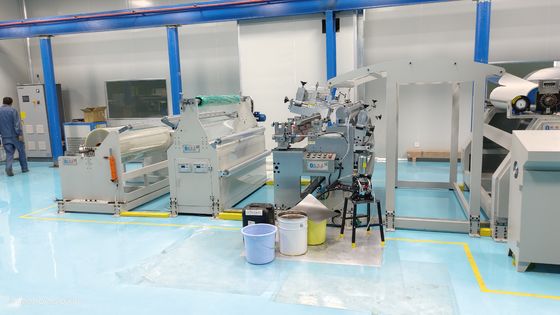

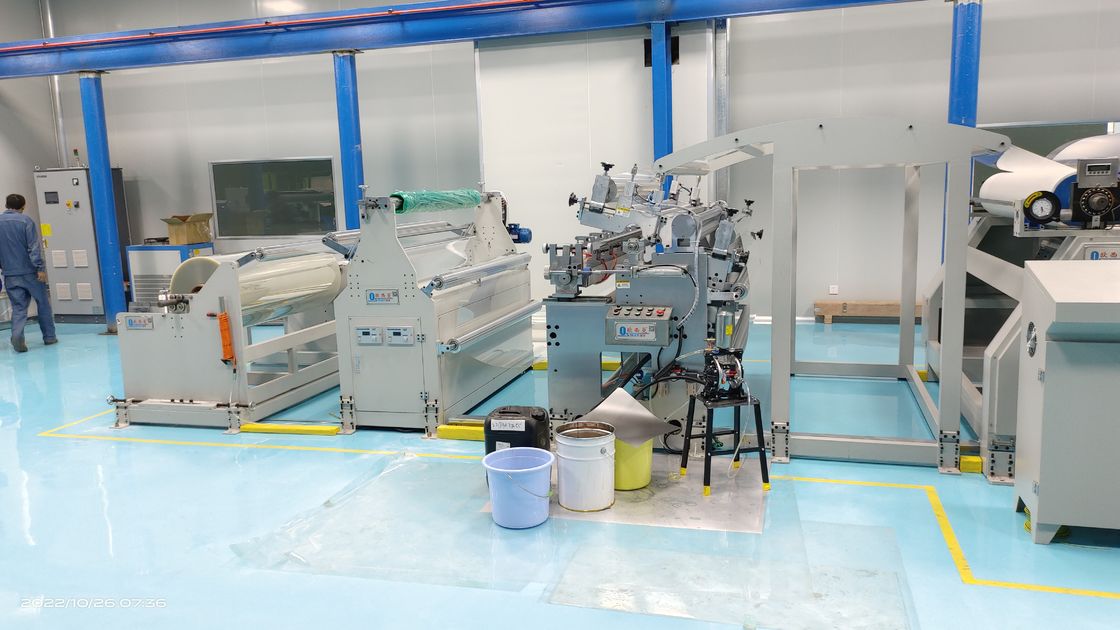

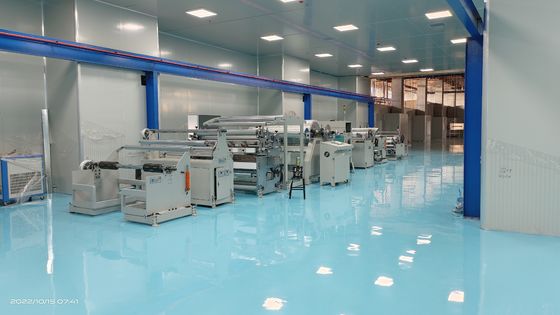

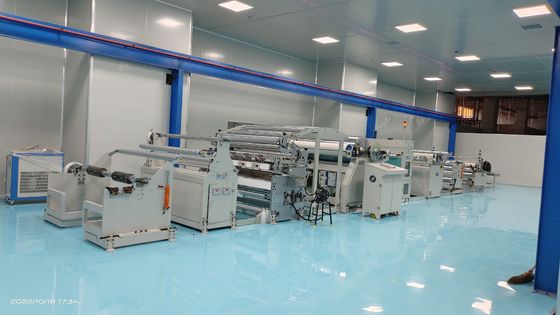

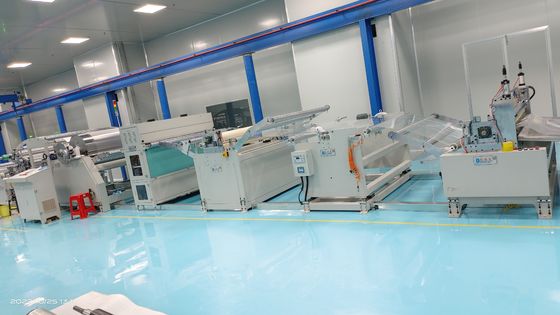

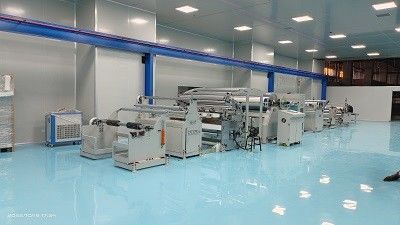

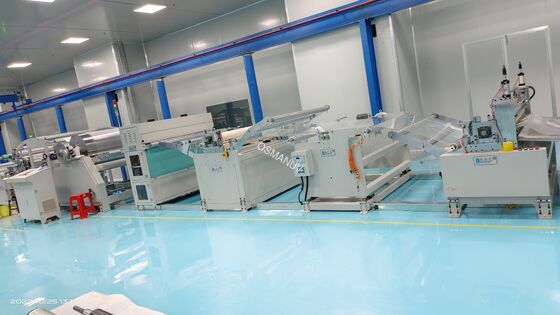

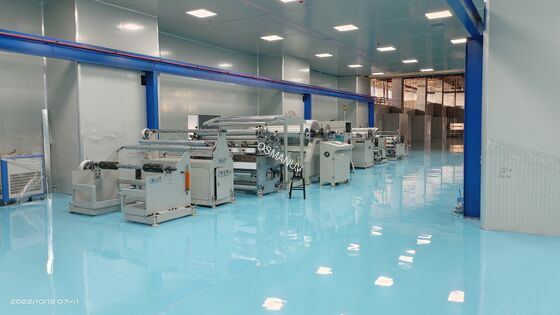

Wysokiej prędkości linia powłoki z gniazdkiem do perowskitu i paneli słonecznych tandem
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OSMANUV |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | OSM-XFTB-600 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | DREWNIANE PUDEŁKO |
| Czas dostawy: | 30 ~ 40 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | Negocjacja |
|
Szczegóły informacji |
|||
| Stan: | Nowy | Szerokość powłoki: | 600mm |
|---|---|---|---|
| Urządzenie obrotowe: | za pomocą obracającego się o 90º elektrycznego | woltaż: | 220 V/380 V |
| Prędkość karmienia: | 0-25m/min | Typ lampy UV: | Lampa rtęci |
| stół roboczy: | Ruchomy | Nazwa produktu: | Maszyna do powłoki UV |
| Podkreślić: | Maszyna do nakładania powłok UV na perowskitowe panele słoneczne,Dostosowalna linia powłoki kontroli atmosfery,Urządzenia do szybkiego nakładania warstw szczelinowych |
||
opis produktu
- Zasilanie zintegrowane ze schowkiem rękawicowym (dla powłok wrażliwych na wilgoć)
- Czyszczenie ultradźwiękowe i obróbka plazmowa
- Głowica do powlekania szczelinowego z aktywną stabilizacją szczeliny(opcjonalnie łożysko powietrzne)
- Wielokanałowy system podawania cieczy (do 4 materiałów)
- Komora suszenia wypełniona azotem z równomiernym przepływem powietrza
- Stacja wyżarzania in-line (płyta grzejna lub IR)
- Kontrola optyczna grubości i jednorodności
- Automatyczne sortowanie paneli (pozytywny/negatywny)
- Centralny system sterowania odporny na ESD

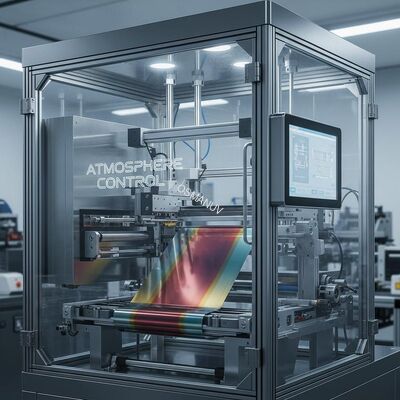

Ta szybka linia do powlekania matrycą szczelinową jest zoptymalizowana pod kątemtechnologie fotowoltaiczne nowej generacji(perowskit, organiczne ogniwa fotowoltaiczne, ogniwa tandemowe). Całą ścieżkę od powlekania do suszenia można zamknąć w atmosferze azotu o stężeniu O₂/H₂O < 1 ppm, co zapobiega degradacji wrażliwych prekursorów.
Matryca szczelinowa posiada piezoelektryczną kontrolę szczeliny, która reaguje w ciągu milisekund na falowanie podłoża, zapewniając ultragładkie folie (Rq < 5 nm). Linia obsługuje zarówno sztywne szkło, jak i elastyczne arkusze polimerowe. Pełnypersonalizacjajest dostępny dla kształtu matrycy (stożkowy, wypukły), zgodności z rozpuszczalnikami i integracji laminacji kapsułkowej.
| Parametr | Wartość (standardowa) | Konfigurowalny zakres |
|---|---|---|
| Środowisko | Otoczenie (klasa 1000) | Schowek N₂ (O₂/H₂O < 0,1 ppm) |
| Szerokość podłoża | 1200 mm | 100 - 2400 mm |
| Prędkość powlekania | 0,5 - 10 m/min | 0,1 - 25 m/min (bardzo wolno dla lepkich atramentów) |
| Precyzja mokrej folii | ±0,5 µm (przy celu 10 µm) | ±0,2 µm (z aktywnym tłumieniem drgań) |
| Materiał wargi | Węglik wolframu | Stop DLC / pokryty diamentem / stop niestandardowy |
| Czas ustalania po zmianie prędkości | < 2 sek | < 0,5 s (ze sterowaniem wyprzedzającym) |
| Maksymalna temperatura (po wyschnięciu) | 200°C | 400 °C (dla etapu krystalizacji) |
| Zakres lepkości cieczy | 1 - 2000 cP | 0,5 - 10000 cP (podgrzewana matryca i linia) |
| Przepustowość | 40 paneli/godz. (1,2×2,4 m) | 10 - 120 paneli/godz |
| Interfejs danych | OPC UA, Modbus TCP | SECS/GEM, API REST |
- Powłoka warstwy absorbera perowskitowego (tusze na bazie Pb/Sn)
- Warstwa transportująca dziury Spiro-OMeTAD lub PTAA
- Warstwa transportu elektronów PCBM lub C60 dla OPV
- Przezroczyste powłoki hybrydowe z przewodzącego tlenku (TCO).
Projektujemy geometrię matrycy szczelinowej (prosta, stożkowa, bez podkładek lub typu wielowarstwowego współwytłaczania), obudowę środowiskową (pełna komora rękawicowa lub mini-środowisko), płytę dociskową do ogrzewania/chłodzenia podłoża, pompę strzykawkową (pojemność 10 mL - 20 L) i integrację oprogramowania z istniejącym harmonogramem. Niestandardowe kolory, logo i ergonomiczna regulacja wysokości są dostępne bez dodatkowych kosztów.
- Aktywna stabilizacja szczeliny- kompensuje uginanie się podłoża w czasie rzeczywistym
- Bardzo niska objętość martwa(< 0,5 mL) – idealny do drogich prekursorów perowskitu
- Automatyczna kontrola menisku- zapobiega przedostawaniu się powietrza przy dużych prędkościach
- Wyżarzanie w oparach rozpuszczalnika in-lineopcja
- Pełna identyfikowalność danych- Zgodność z 21 CFR część 11 (na żądanie)
- 24-miesięczna kompleksowa gwarancja
- Instalacja i weryfikacja w pomieszczeniu czystym na miejscu
- Bezpłatne wsparcie procesu przez 2 lata (w tym transfer formuły)
- Szkolenie operatorów wirtualnej rzeczywistości (VR).
- Wypożyczona głowica gwinciarska na czas naprawy lub dostosowywania
- Uszczelka:Wszystkie części wrażliwe na atmosferę pakowane w podwójne worki z zasypką N₂; maszyna główna w wytrzymałej obudowie ze sklejki ze wskaźnikiem wilgotności
- Wysyłka:OOG (poza miernikiem) dla modeli z osłoną schowka podręcznego; standardowe 40 stóp HC dla modeli otwartych
- Czas realizacji:90 - 120 dni (projekty w pełni niestandardowe)
