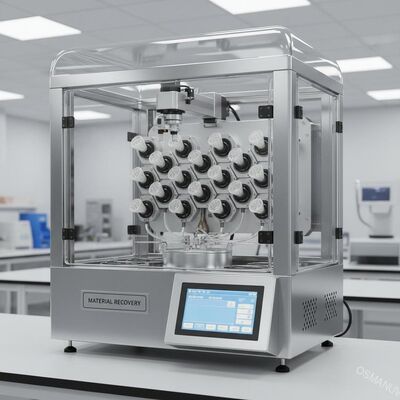

24-pozycyjny system powlekania wirowego z inteligentnym odzyskiwaniem materiału, niestandardowym uchwytem i dyszą zapewniającą minimalne straty
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OSMANUV |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | Specyfikacja |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | Opakowanie drewna |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | Negocjacja |
|
Szczegóły informacji |
|||
| Grubość papieru: | 80~600g/m2 | Maksymalna szerokość papieru: | 1150 mm |
|---|---|---|---|
| Całkowita waga: | 1350kg | prędkość przekazywania: | 25 - 80 m/min |
| Maksymalna średnica przewijania: | 1500mm | Szerokość powłoki: | 2000 mm |
| Urządzenie obrotowe: | za pomocą obracającego się o 90º elektrycznego | Przenośnik pasa: | PCV |
| Podkreślić: | 24-pozycyjny system powlekania wirowego,system powlekania wirowego z odzyskiem materiału,niestandardowa powlekarka wirowa z dyszą uchwytową |
||
opis produktu
24-POZYCYJNY SYSTEM POWLEKANIA WIROWANIA Z INTELIGENTNYM ODZYSKIWANIEM MATERIAŁU | NIESTANDARDOWY UCHWYT I DYSZA DLA MINIMALNYCH STRAT
Przegląd produktu
Ta oszczędzająca materiał, 24-stanowiskowa powlekarka wirowa została zaprojektowana tak, aby zminimalizować straty roztworów fotomaski, poliimidu lub prekursora w wysokowydajnych liniach powlekania. W przeciwieństwie do konwencjonalnych powlekarek wirowych, które usuwają nadmiar cieczy, nasz system integruje recykling z możliwością dostosowania do usuwania perełek krawędziowych (EBR), linie dozowania o niskiej objętości martwej oraz logikę optymalizacji wstępnego zwilżania w celu zmniejszenia zużycia materiału o 25–40%.
Każda z 24 stacji posiada niezależny monitoring wykorzystania rozwiązania w pętli zamkniętej. Maszyna uczy się minimalnej objętości potrzebnej do równomiernego pokrycia, a następnie automatycznie dostosowuje wielkość dozowania dla każdego podłoża. W połączeniu z dostosowywanymi misami do odzyskiwania rozpuszczalnika, system zbiera ponad 85% nieprzędzonych substancji chemicznych do refiltracji lub utylizacji, co znacznie obniża koszty posiadania.
Wszystkie 24 stacje są sterowane przez centralny sterownik PLC + HMI, a urządzenie umożliwia dostosowywanie receptury do każdej stacji - umożliwiając jednoczesne stosowanie różnych materiałów, krzywych wirowania i zapisywanie strategii na sąsiednich stacjach.
Parametry techniczne
| Parametr | Wartość standardowa | Konfigurowalny zakres (ostrość oszczędzająca materiał) |
|---|---|---|
| Liczba stacji | 24 | 12/16/24/32 (konfigurowalny) |
| Maksymalny rozmiar podłoża | Średnica 200 mm lub kwadrat 156×156 mm | 50 - 300 mm (konfigurowalny uchwyt zapewniający niewielką utratę krawędzi) |
| Zakres prędkości wirowania | 0 - 6000 obr./min | 0 - 8000 obr./min (miękkie przyspieszenie o niskim zużyciu odpadów) |
| Wskaźnik oszczędności materiału | 30% średnio | 10% - 50% (konfigurowalna logika dozowania) |
| Minimalna objętość dozowania na substrat | 1,5 mL (na wafelek 150 mm) | 0,5–5 mL (konfigurowalna konstrukcja dyszy) |
| Martwa objętość na ścieżce płynu | < 0,3 ml | < 0,1 mL (niestandardowa rurka i zawór) |
| Tryb oszczędzania rozpuszczalnika EBR | Tylko standardowe cięcie krawędzi | Zdefiniowany przez użytkownika wzór EBR (konfigurowalny) |
| Jednolitość powłoki | < ±3% przy 3000 obr./min | ±2% przy niskiej prędkości wirowania oszczędzającej materiał |
| Skuteczność zbierania odpadów chemicznych | 85% | Do 92% (niestandardowa miska z odpływem) |
| Alarm dotyczący uzupełnienia środków chemicznych | Podręcznik | Automatyczne uzupełnianie ze śledzeniem zużycia (możliwość dostosowania) |
| Zasilanie | 400 V / 50 Hz / 3P | 208 V - 480 V (konfigurowalny) |
| Powierzchnia maszyny (szer. × głęb. × wys.) | 2100 × 1200 × 1900 mm | Możliwość dostosowania szerokości/głębokości w celu dopasowania do pomieszczeń czystych |
Integracja linii produkcyjnej
Po zintegrowaniu z wydajną materiałowo linią powlekania, 24-stanowiskowa powlekarka wirowa jest połączona z:
- System dozowania środków chemicznych o małej objętości martwej- 1-12 butelek z pozostałością < 0,5 mL w każdej
- Stacja wstępnego zwilżania- wykorzystuje rozpuszczalnik z recyklingu do wstępnego zwilżenia podłoża (oszczędność świeżego materiału)
- 24-stanowiskowa powlekarka wirowa- jednostka główna z komorami oszczędzającymi materiał
- Środek do usuwania spoin krawędziowych (EBR) z odzyskiem rozpuszczalnika-Możliwość dostosowania szerokości i prędkości cięcia
- Wypiekanie i chłodzenie po nałożeniu powłoki- opcjonalne
- Jednostka recyklingu chemicznego- filtracja + ponowne mieszanie dla warstw niekrytycznych
- Wywiew z łapaczem kondensatu rozpuszczalnika- odzyskuje odparowany rozpuszczalnik (>70%)
Aplikacje docelowe
- Półprzewodnikowa powłoka fotomaskowa- fabryki wrażliwe na koszty (pamięć, logika, urządzenia zasilające)
- Perowskitowe ogniwa słoneczne- drogie roztwory prekursorów (Pb, halogenki organiczne)
- Warstwa wtryskowa z otworem OLED/QLED- drogie tusze PEDOT:PSS lub polimerowe
- Linie pilotażowe badawczo-rozwojowe- gdy ilość materiału jest ograniczona
- MEMS i mikroprzepływy- SU-8, BCB i inne drogie polimery
- Powłoka baterii litowej- oszczędność szlamu na separatorze lub elektrodzie
- Dowolna linia produkcyjna, w której koszt środków chemicznych do powlekania przekracza 100 USD/l
Dostosowanie w celu maksymalnej oszczędności materiału
Tę 24-stanowiskową powlekarkę wirową można w dużym stopniu dostosować do indywidualnych potrzeb, aby osiągnąć najlepszą oszczędność surowców:
- Typ dyszy dozującej- igła, szczelina lub spray -Możliwość dostosowania w celu dopasowania lepkości roztworu
- Logika objętości dozowania- uczenie się w minimalnej objętości, stałe, dynamiczne lub wspomagane sztuczną inteligencją
- Wzór usuwania ściegu krawędziowego (EBR).- położenie, szerokość, prędkość iwłączenie/wyłączenie recyklingu rozpuszczalnika
- Projekt odpływu miski- otwór gładki vs. żebrowany - wpływa na współczynnik odzysku
- System odzyskiwania rozpuszczalnika- zintegrowany bęben destylacyjny lub prosty bęben zbierający
- Materiał linii chemicznej- PP, PTFE lub stal nierdzewna (zapobiega utracie adsorpcji)
- Płukanie tyłu- opcjonalnie, z dedykowaną dyszą niskoprzepływową
- Program wstępnego zwilżania- rodzaj rozpuszczalnika, objętość, prędkość wirowania -w pełni konfigurowalny dla każdej stacji
- Raportowanie- zużycie materiału na zmianę/tydzień - konfigurowalny pulpit nawigacyjny
„Każda kropla środka chemicznego jest uwzględniana – a każdą metodę oszczędzania można dostosować do Twojego procesu”.
Funkcje oszczędzania materiału
- Inteligentne wykrywanie minimalnej głośności- automatycznie zmniejsza dozowanie o 5%, aż do utraty jednorodności
- Śledzenie odpadów w pętli zamkniętej- wyświetlanie w czasie rzeczywistym ilości zaoszczędzonego materiału na 1000 podłoży
- Kolektor cieczy o małej objętości martwej- <0,3 ml całkowitej pozostałości (standardowi konkurenci: 2-5 ml)
- Pętla recyklingu rozpuszczalników EBR- zużyty rozpuszczalnik do perełek krawędziowych przefiltrowany i ponownie użyty do wstępnego zwilżenia
- Indywidualna kalibracja stacji- każdą objętość dyszy można przyciąć osobno
- Alerty dotyczące nadmiernego dozowania- zatrzymuje linię, jeśli zużycie środka chemicznego przekracza próg receptury o >15%
- Optymalizacja uchwytu próżniowego- minimalizuje strefę wykluczenia krawędzi, oszczędzając materiał na dużych podłożach
- Dysza łapająca krople- zapobiega utracie pojedynczej kropli podczas indeksowania
Wsparcie i usługi
- Bezpłatny audyt oszczędności materiału- analizujemy Twoje obecne odpady i szacujemy potencjał oszczędności
- Zdalne wsparcie 24/7- do strojenia dozowania i zapisywania logiki
- Kalibracja na miejscu- opcjonalnie (2 dni), w tym objętość dyszy i wzór EBR
- 12-miesięczna gwarancja- przedłużony do 24 miesięcy, jeśli udostępnisz nam dane dotyczące miesięcznych oszczędności
- Części zapasowe- program szybkiej wysyłki dysz, zaworów i rurek
- Aktualizacja oprogramowania- nowe algorytmy zapisywania dostępne bezpłatnie przez 2 lata
Pakowanie i wysyłka
| Przedmiot | Metoda |
|---|---|
| Uszczelka | Opakowanie kompatybilne chemicznie + środek suszący + skrzynia ze sklejki poddanej fumigacji |
| Ochrona ścieżki płynu | Oczyszczony N₂ i zamknięty, aby zapobiec wysychaniu pozostałości |
| Termin wysyłki | FOB / CIF / EXW (Szanghaj / Shenzhen) |
| Czas realizacji | 45 - 55 dni roboczych (niestandardowe: +15 dni) |
| Transport | Kontener HC 40' (1 szt.) lub fracht lotniczy w przypadku pilnych zamówień |
| Dokumenty | Deklaracja CE, raport z walidacji oszczędności materiału, instrukcja konserwacji |
Często zadawane pytania
P1: Jak dokładnie maszyna oszczędza materiał w porównaniu ze standardową powlekarką wirową?
O: Trzy sposoby: ①najmniejsze możliwe dozowanie(możliwość dostosowania według materiału), ②Ponowne użycie rozpuszczalnika EBRdla wstępnego zwilżenia i ③instalacja wodno-kanalizacyjna o małej objętości martwej(w długich tubach nie pozostał żaden środek chemiczny). Typowa oszczędność wynosi 30-40% wagowo.
P2: Czy mogę użyć tej samej niestandardowej receptury zapisywania na wszystkich 24 stacjach?
Odp.: Tak – lub możeszdostosować dla każdej stacji. Przykład: stacje 1-6 korzystają z taniej ochrony bez priorytetu oszczędzania, stacje 7-24 korzystają z drogiej ochrony z agresywnym oszczędzaniem.
