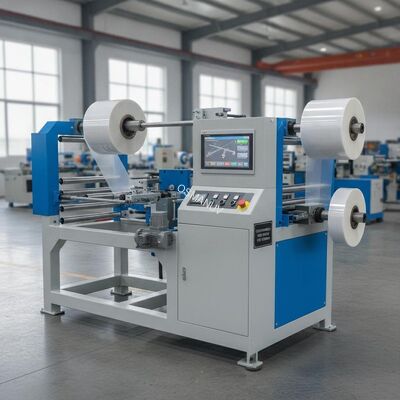

Szybka automatyczna nawijarka do folii i blachy – z możliwością dostosowania szerokości wstęgi do 1300 mm z zamkniętą pętlą kontroli naciągu

Szybka automatyczna nawijarka do folii i blachy – z możliwością dostosowania szerokości wstęgi do 1300 mm z zamkniętą pętlą kontroli naciągu
Szybka automatyczna maszyna do odwijania folii i folii Przegląd produktu Tenkonfigurowalna maszyna odwijająca(stojak wypłatowy) jest przeznaczony do kontrolowanego, ciągłego uwalniania materiałów w rolkach, takich jak folia, folia, papier, włóknina, elektroda akumulatorowa lub drut do dalszych ...
Miejsce pochodzenia:Chiny
Nazwa marki:OSMANUV
Orzecznictwo:ISO9001
Numer modelu:OSMANUW
Minimalna ilość zamówienia:1 zestaw
Cena:Zbywalny
Atrybuty niestandardowe produktu
Podkreślić

Szybka automatyczna nawijarka

,

Nawijarka do folii i blachy z kontrolą naciągu

,

Nawijarka z możliwością dostosowania szerokości wstęgi

Zasilanie:
220 V/50 Hz
Rozmiar:
2100 mm x 2300 mm x 1520 mm
Szerokość powłoki:
Do 2000 mm
Materiał rolkowy:
Stal nierdzewna
Moc:
Elektryczność
Masa powłoki:
2-15 g/m²
Zasilanie:
220V/380V, 50/60Hz
elektryczność:
136,85 kW
Opis produktu
Szybka automatyczna maszyna do odwijania folii i folii
Przegląd produktu
Tenkonfigurowalna maszyna odwijająca(stojak wypłatowy) jest przeznaczony do kontrolowanego, ciągłego uwalniania materiałów w rolkach, takich jak folia, folia, papier, włóknina, elektroda akumulatorowa lub drut do dalszych procesów, w tym powlekania, drukowania, laminowania i cięcia. Dostępne wszybka sieć,cewka o dużej wytrzymałości, Ikompaktowy blatkonfiguracje.
System jestw pełni konfigurowalnypod względem szerokości wstęgi, średnicy rolki, zakresu naprężenia, rozmiaru rdzenia i poziomu automatyzacji. Precyzyjna kontrola naprężenia zapobiega rozciąganiu, marszczeniu i pękaniu materiału podczas odwijania. W zależności od wymagań procesu można wybrać aktywne (sterowane serwo) lub pasywne (sterowane hamulcem) tryby wypłaty. Maszyna może działać samodzielnie lub być zsynchronizowana z urządzeniami poprzedzającymi/występującymi za pośrednictwem sterownika PLC lub interfejsów przekaźnikowych.
Zasada działania:Materiał rolkowy osadzony jest na wale odwijającym. System kontroli naprężenia (magnetyczny hamulec proszkowy lub serwomotor) przykłada regulowany opór, aby utrzymać stałe napięcie wstęgi. W przypadku aktywnych odwijaków silnik napędza wał w celu aktywnego podawania materiału, zsynchronizowanego z prędkością linii za pomocą sterowania PID. System prowadzenia wstęgi zapewnia boczne wyrównanie, a rolka tancerska pochłania wahania napięcia, zapewniając płynne odwijanie.
Dane techniczne
Parametr Model szybkiego Internetu Model cewki o dużej wytrzymałości Kompaktowy model stołowy
Maksymalna szerokość sieci (konfigurowalna) Do 1300 mm 400 - 1600 mm 200 - 350 mm
Maksymalna średnica rolki (konfigurowalna) Do 800 mm Do 1000+ mm Do 250 mm
Średnica rdzenia (konfigurowalna) 3″ / 6″ / niestandardowe 3″ / 6″ / niestandardowe 3″ (76mm)
Tryb wypłaty (konfigurowalny) Aktywny (serwo) / Pasywny Aktywny (serwo) / Pasywny Pasywny (hamulec) / Aktywny
Typ kontroli napięcia PID w pętli zamkniętej Pętla zamknięta / Pętla otwarta Pętla otwarta / Ręczna
Zakres napięcia (konfigurowalny) 0 - 200 N 0 - 500 N 0 - 50 N
Maksymalna prędkość linii (konfigurowalna) 200 - 500 m/min 100 - 300 m/min 1,5 - 6 m/min
Dokładność przewodnika internetowego ±0,5 mm ±1 mm ±0,5 mm
Silnik napędowy Silnik serwo + falownik Silnik prądu przemiennego + falownik Stepper/Małe serwo
Metoda ładowania Pneumatyczny / hydrauliczny Podnośnik hydrauliczny Podręcznik
System sterowania PLC + ekran dotykowy HMI Sterownik PLC + HMI Sterownik cyfrowy / PLC
Zasilanie 380 V, 50/60 Hz, 3-fazowe 380 V, 50/60 Hz, 3-fazowe 220 V AC ± 10% (110 V z możliwością dostosowania)
Typowe zastosowanie Folia, papier, folia, materiały etykietowe Cewki stalowe, kable, ciężkie sieci Elektroda akumulatorowa, optyka, badania i rozwój
Aplikacje
  • Przemysł akumulatorowy:Odwijanie elektrody akumulatora litowo-jonowego do powlekania/kalandrowania
  • Drukowanie i pakowanie:Papier, folia, materiały etykietowe do linii drukarskich i laminacyjnych
  • Folie optyczne:Funkcjonalne odwijanie folii do powlekania i cięcia
  • Tekstylia i włóknina:Odwijanie rolek tkaniny w celu wykończenia lub laminowania
  • Przewody i kable:Opłacanie drutu miedzianego/aluminiowego dla linii do wytłaczania
  • Elastyczna elektronika:Obróbka elastycznych obwodów i podłoży metodą roll-to-roll
Opcje dostosowywania
Ta maszyna odwijająca jestwysoce konfigurowalnyaby spełnić Twoje specyficzne wymagania produkcyjne:
  • Szerokość wstęgi i średnica rolki:Możliwość dostosowania szerokości od 200 mm do 1600 mm+; średnica rolki do 800mm+
  • Rozmiar rdzenia:Adaptery rdzeniowe 3″ (76 mm), 6″ (152 mm) lub niestandardowe
  • Tryb wypłaty:Pasywny (sterowany hamulcem magnetycznym) lub Aktywny (napędzany serwosilnikiem) -konfigurowalny
  • Kontrola napięcia:Pętla otwarta (sterowanie momentem) lub pętla zamknięta (PID z tancerzem/ogniwem obciążnikowym) -konfigurowalny
  • Zakres napięcia:0-50N do 0-500N -konfigurowalnyw oparciu o rodzaj materiału
  • Metoda ładowania:Podnośnik ręczny, pneumatyczny lub hydrauliczny -konfigurowalny
  • Przewodnik internetowy:Ręczny przewodnik krawędziowy lub automatyczny przewodnik wstęgowy z czujnikiem -konfigurowalny
  • Liczba stacji:Pojedyncza lub podwójna stacja do ciągłego łączenia (opcjonalnie)
  • Interfejs sterowania:Samodzielny panel lub zintegrowany z maszyną nadrzędną PLC -konfigurowalny
  • Woltaż:Standardowe 220 V/380 V, 50/60 Hz, 3-fazowe -konfigurowalnydo lokalnych wymagań
  • Wykończenie ramy:Niestandardowy kolor RAL i powłoka antykorozyjna
Kluczowe funkcje
  • Precyzyjna regulacja napięcia:Sterowanie PID w zamkniętej pętli zapewnia stałe napięcie i minimalne odkształcenie materiału
  • Aktywna lub pasywna spłata:Elastyczna konfiguracja dla różnych typów materiałów i procesów
  • Automatyczny przewodnik internetowy:Korekta poprzeczna w czasie rzeczywistym zapewnia precyzyjne ustawienie w stosunku do urządzeń znajdujących się poniżej
  • Możliwość synchronizacji:Interfejs PLC lub przekaźnika umożliwia synchronizację z maszynami poprzedzającymi/postępującymi
  • Łatwe ładowanie rolek:Podnośnik pneumatyczny/hydrauliczny lub ręczny uchwyt szybkowymienny skracają przestoje
  • System rolek tancerskich:Absorbuje skoki napięcia i zapewnia płynny ruch wstęgi
  • Kompaktowy rozmiar:Konstrukcje na stanowiskach laboratoryjnych oszczędzają przestrzeń laboratoryjną/produkcyjną
  • Niskie koszty utrzymania:Uszczelnione łożyska i solidna stalowa rama do pracy 24 godziny na dobę, 7 dni w tygodniu
  • Funkcje bezpieczeństwa:Wyłącznik awaryjny, zabezpieczenie przed przeciążeniem, osłony zabezpieczające
Wsparcie i usługi
  • Bezpłatne konsultacje dotyczące procesu — wyślij specyfikację materiałową w celu uzyskania porady dotyczącej konfiguracji
  • Niestandardowy projekt układu hali produkcyjnej
  • Instalacja i uruchomienie na miejscu (konfigurowalnypakiety wsparcia)
  • W cenie program szkolenia operatorów
  • Zdalne rozwiązywanie problemów za pośrednictwem połączenia wideo lub monitorowania IoT
  • 12-miesięczna gwarancja na elementy mechaniczne (bez materiałów eksploatacyjnych)
  • Dostępność części zamiennych w magazynach regionalnych
  • Dożywotnia pomoc techniczna przez telefon, e-mail lub czat
Pakowanie i wysyłka
  • Uszczelka:Olej antykorozyjny + folia stretch + wzmocniona sklejka/skrzynia drewniana; wyściółka z pianki wrażliwych elementów (panel sterowania, czujniki)
  • Standardowy czas realizacji modelu:15-25 dni po potwierdzeniu zamówienia
  • Czas realizacji konfiguracji niestandardowej:30-45 dni (dłużej w przypadku niestandardowych szerokości lub projektów z dwiema stacjami)
  • Wysyłka:FOB Shanghai / CIF drogą morską, lotniczą lub koleją
  • Możliwość dostosowania:Skrzynie eksportowe, niestandardowe etykietowanie, dokumentacja portu docelowego
Często zadawane pytania
P1: Jaka jest różnica między aktywną a pasywną spłatą?
A: Pasywna spłatawykorzystuje hamulec (magnetyczny hamulec proszkowy lub hamulec mechaniczny), aby wytworzyć opór, gdy maszyna znajdująca się dalej ciągnie wstęgę – jest to prostsze i tańsze.Aktywna wypłatawykorzystuje silnik do napędzania wału, popychając materiał do przodu i jest lepszy w przypadku ciężkich rolek lub gdy krytyczne znaczenie ma precyzyjne napięcie. Obydwa tryby sąkonfigurowalny.
P2: Czy ten odwijak można zintegrować z moją istniejącą linią produkcyjną (maszyną do powlekania/drukowania)?
A:Tak. System obsługuje interfejsy PLC lub przekaźników w celu synchronizacji prędkości. Możemydostosowaćinterfejs sterowania zgodny z protokołem komunikacyjnym urządzenia nadrzędnego.
