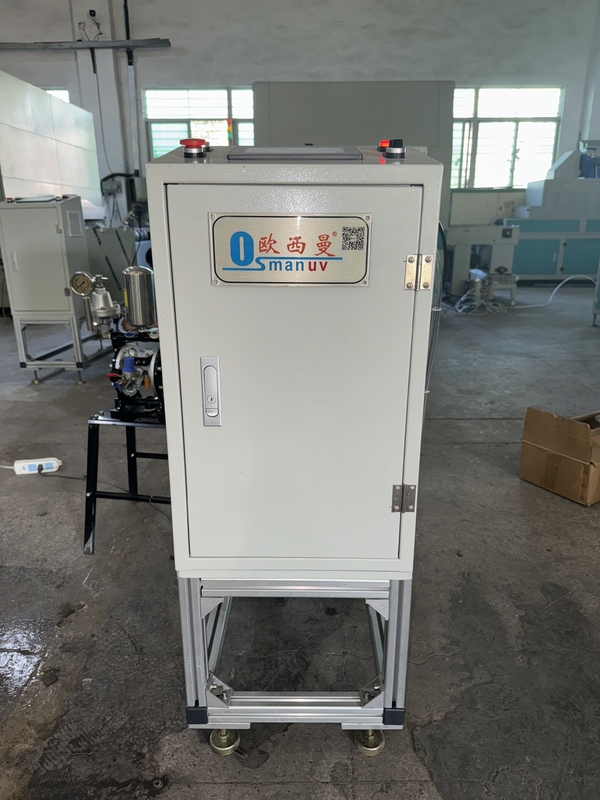

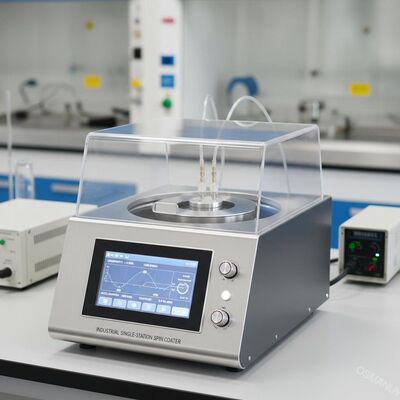

INDUSTRYJALNY SPIN-COATER z pojedynczą stacją z ± 1% jednolitością
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OSMANUV |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | Specyfikacja |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | Opakowanie drewna |
| Czas dostawy: | 30-45 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | Negocjacja |
|
Szczegóły informacji |
|||
| Stan: | Nowy | Typ napędzany: | Elektryczny, i, mechaniczny |
|---|---|---|---|
| Materiał opakowaniowy: | Drewno, plastik, metal, papier, szkło | Rodzaj opakowania: | Obudowa, kartony, film, pakiet Woodera, torby |
| Gwarancja: | 1 rok, rok, 12 miesięcy | Kolor: | Możesz zdecydować, tęczowy i tak dalej, złoty, dostosowany, srebrny |
| Stosowanie: | Maszyna do punktowego powlekania UV, ochrona wydruków cyfrowych | Tworzywo: | PP, samoprzylepny materiał laserowy, szkło butelkowe, metal, PCV |
| Podkreślić: | przemysłowy powłokę spinową z jednolitością ± 1%,pojedyncza stacja obróbki obrotowej,dostosowywalne przyspieszenie |
||
opis produktu
Przemysłowa jednostanowiskowa powlekarka wirowa o jednorodności ±1% – konfigurowalne przyspieszenie i kontrola dozowania
Opis produktu
Ta jednostanowiskowa powlekarka wirowa jest przeznaczona do precyzyjnego i równomiernego osadzania fotomaski, polimerów, materiałów zolowo-żelowych, nanocząstek i innych cieczy funkcjonalnych na podłożach, od małych fragmentów po 8-calowe płytki. W systemie zastosowano bardzo stabilny bezszczotkowy silnik prądu stałego z programowalnymi profilami prędkości i przyspieszenia, zapewniającymi powtarzalne rezultaty powlekania cienkowarstwowego. Idealny do badań i rozwoju półprzewodników, produkcji MEMS, perowskitowych ogniw słonecznych i zastosowań w powłokach optycznych.System jest w pełni konfigurowalnypod względem rozmiaru uchwytu, materiału misy, specyfikacji silnika i opcjonalnych modułów grzewczych lub utwardzających promieniami UV.
Skład linii produkcyjnej

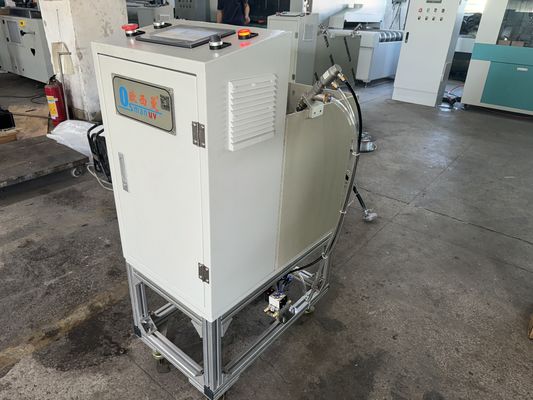

- Jednostka główna z powłoką wirową (konstrukcja z pojedynczą komorą)

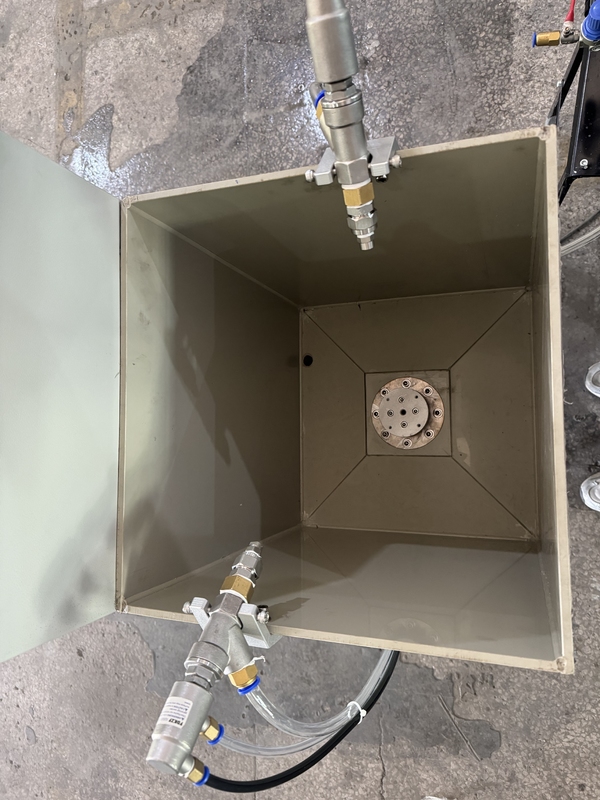

- Uchwyt próżniowy z zestawem adaptera do podłoża
- Programowalny sterownik cyfrowy (HMI z ekranem dotykowym)
- Bezolejowa pompa próżniowa (≥60 l/min)

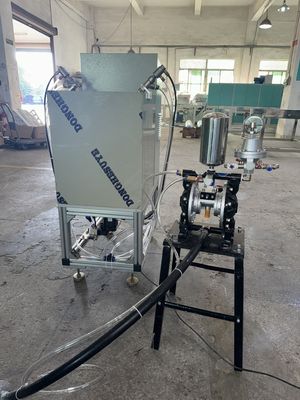

- Automatyczny lub ręczny system dozowania (strzykawka/dysza)
- Zespół otworu wydechowego i spustowego
- Wlot usuwania azotu w celu ochrony uszczelnienia silnika
- Opcjonalnie: Zintegrowana płyta grzejna / moduł utwardzania UV
Parametry techniczne
| Parametr | Zakres standardowy | Możliwość dostosowania opcji |
|---|---|---|
| Rozmiar podłoża | 10mm - 200mm (8") | ✅ Do 450 mm (18") |
| Zakres prędkości wirowania | 100 - 12 000 obr./min | ✅ Do 15 000 obr./min |
| Dokładność prędkości | ±1 obr./min | ✅ ±0,1 obr./min |
| Zakres przyspieszenia | 100 - 30 000 obr/min/s | ✅ Programowalne dla każdego segmentu |
| Typ silnika | Bezszczotkowy prąd stały | ✅ Opcja silnika serwo |
| Materiał miski/komory | Naturalny polipropylen | ✅ PTFE / stal nierdzewna / aluminium |
| Przechowywanie programu | 12 programów po 6 segmentów każdy | ✅ 200 programów po 40 segmentów każdy |
| Zakres czasu wirowania | 1 - 999 sekund | ✅ Do 45 godzin na krok |
| Wymagania dotyczące próżni | 25 - 28 cali Hg | ✅Regulowany poziom podciśnienia |
| Oczyszczanie azotem | 60 - 70 PSIG | ✅ CDA czyli gaz obojętny |
| Zasilanie | 220 V / 50-60 Hz / jednofazowe | ✅Dostępne napięcie 110V/380V |
Aplikacja
- Półprzewodniki i MEMS- Powłoka fotorezystowa do litografii
- Perowskit i organiczne ogniwa słoneczne- Osadzanie cienkowarstwowe
- Powłoki optyczne- Warstwy antyrefleksyjne i filtrujące
- Urządzenia biomedyczne- Powłoki biopolimerowe i uwalniające leki
- Grafen i materiały 2D- Jednolita powłoka dyspersyjna
- OLED i kropki kwantowe- Osadzanie warstwy emisyjnej
- Powłoka szklana i ceramiczna- Zol-żel i warstwy ochronne
Personalizacja
Oferujemypełna personalizacjaw tym:
- Rozmiar i kształt uchwytu próżniowego (okrągły / kwadratowy / fragment, 3 mm do 450 mm)
- Materiał misy: PTFE, Teflon®, stal nierdzewna lub aluminium zapewniające odporność chemiczną
- Ulepszenie silnika: silnik serwo o większej precyzji i rozszerzonym zakresie prędkości
- Zintegrowane moduły: Płyta grzejna (do 300°C), utwardzanie promieniami UV (LED 365nm/395nm)
- Automatyczny system dozowania: Programowalna pompa strzykawkowa lub dysza rozpylająca
- Układ wydechowy: Aktywny wyciąg oparów chemicznych z filtrem HEPA
- Oprogramowanie: Zarządzanie niestandardowymi recepturami, rejestracja danych i zdalne sterowanie
- Wiele misek umożliwia szybką zmianę materiału bez zanieczyszczeń krzyżowych
Cechy
- ±1% jednorodności grubości powłoki na całym podłożu
- Natychmiastowe przyspieszenie do 30 000 obr/min/s dla ostrych profili powłokowych
- Sterownik PLC z ekranem dotykowym z wyświetlaniem prędkości i czasu w czasie rzeczywistym
- Blokada podciśnienia – automatycznie zatrzymuje się, jeśli podciśnienie spadnie poniżej progu
- Konstrukcja misy odporna na kapanie i zachlapania
- Oczyszczanie azotem wydłuża żywotność silnika i chroni wrażliwe powłoki
- Kompaktowy rozmiar blatu pozwala zaoszczędzić miejsce w laboratorium
- Konstrukcja odporna na ESD dla wrażliwych materiałów elektronicznych
Wsparcie i usługi
- Bezpłatny test powłoki próbki ze szczegółowym raportem dotyczącym jednorodności
- Instalacja na miejscu i szkolenie operatorów (opcjonalnie)
- 24-miesięczna gwarancja na silnik i sterownik
- Dożywotnia zdalna pomoc techniczna za pośrednictwem rozmowy wideo/e-maila
- Zestaw części zamiennych w zestawie (uszczelki próżniowe, o-ringi, bezpieczniki)
- Produkcja uchwytów na zamówienie dla niestandardowych podłoży
Pakowanie i wysyłka
- Uszczelka:Pianka antystatyczna + torba zamykana próżniowo + wzmocniona obudowa ze sklejki eksportowej
- Wysyłka:FOB Szanghaj / Shenzhen / Kanton
- Czas realizacji:10 - 25 dni roboczych (w zależności od poziomu dostosowania)
- Metody wysyłki:Fracht lotniczy (dla małych jednostek), fracht morski (dla systemów przemysłowych), kurier ekspresowy (DHL/FedEx)
Często zadawane pytania
P1: Czy można dostosować uchwyt do niestandardowego kwadratowego podłoża (100 mm x 100 mm)?
O: Tak.W pełni dostosowujemydowolny kształt i rozmiar uchwytu, w tym fragmenty kwadratowe, prostokątne i nieregularne do 450 mm.
P2: Jaka jest osiągalna minimalna i maksymalna grubość powłoki?
Odp.: Zwykle od 0,1 µm do 200 µm, w zależności od lepkości materiału i prędkości wirowania. Możemy dostosować profile wirowania, aby zoptymalizować grubość dla konkretnego materiału powłokowego.
P3: Czy ta powlekarka wirowa współpracuje z materiałami o dużej lepkości, takimi jak gruby fotomaska?
O: Tak. Opcja serwomotoru zapewnia wyższy moment obrotowy w przypadku grubych materiałów. Możemy również dostosować dyszę dozującą i opóźnienie wstępnego wirowania.
