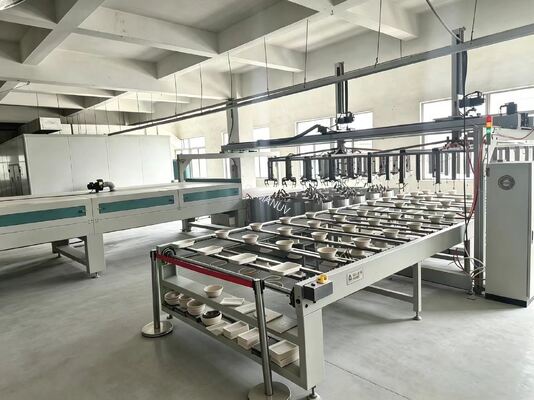

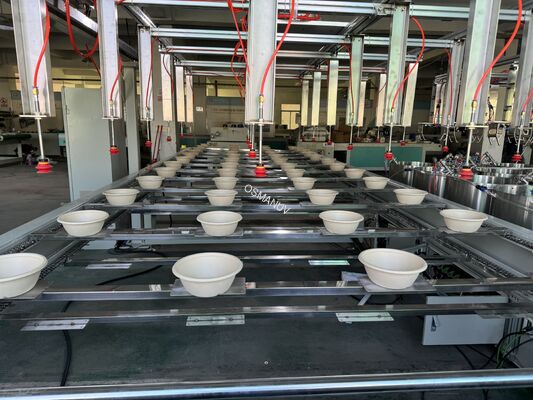

24-stacjonarna rotacyjna linia powlekania przyrządów stołowych do formowania celulozy
Ta w pełni zautomatyzowana linia produkcyjna powłok w 24 stacjach jest zaprojektowana do dużych ilości, precyzyjnych zastosowań powłok barierowych (PE, PLA, dyspersje wodne wolne od PFAS, fotorezystancja,polimerów) na podłoża, w tym na naczynia stołowe formowane z masyWykorzystując precyzyjne indeksowanie obracające z indywidualnymi stacjami powlekania spin, system zapewnia spójne, jednolitei osadzenie folii bez otworów szpilkowych przy jednoczesnym stosowaniu dawkowania, przędzenia i utwardzania w jednym ciągłym procesie.
Specyfikacje techniczne
| Parametry | Wartość standardowa | Zakres dostosowywalny |
|---|
| Liczba miejsc pracy | 24 pozycje (indeksowanie rotacyjne) | 12 / 16 / 24 / 32 stacje |
| Pojemność produkcyjna | 15 - 35 cykli/min (360 - 840 sztuk/h) | Dostosowywalnena podstawie czasu suszenia i wielkości części |
| Maksymalny rozmiar podłoża | Prężnica 200 mm lub panel 300×300 mm | Do 450 mm /dostosowanyrozmiar koła |
| Zakres prędkości obrotu | 100 - 8000 obrotów na minutę | Dostosowywalnedo 12 000 obrotów/min |
| Dokładność prędkości | ± 1 obrotów na minutę (serwo sterowane) | ±0,5 obrotów na minutę w pętli zamkniętejdostosowany |
| Masa powłoki / grubość | 5 - 25 gsm (suche) / 5 - 200 μm (mokre) | Dostosowywalnepoprzez profil pompy i obrotu |
| Jednorodność powłoki | >95% (na 24 stacjach) | Można go ulepszyć do ± 1% /dostosowany |

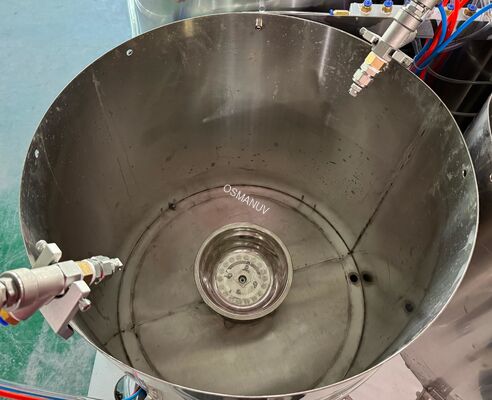

| Metoda nakładania powłoki | Precyzyjna pompa pomiarowa + obróbka obudowy o wysokich prędkościach | Dostosowywalne(igła, spray, atrament) |
| Metoda suszenia | Wieloetapowy tunel (IR + przymusowe gorące powietrze) | Dostosowywalnedługość, strefy, opcja UV |
| Główny materiał budowlany | 304 ze stali nierdzewnej (ramy), ścieżki płynów klasy spożywczej | powłoki 316L / PTFEdostosowany |

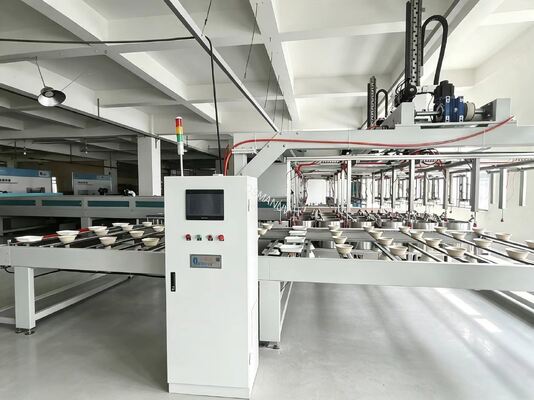

| System sterowania | Mitsubishi PLC + 7′′ ekran dotykowy HMI | Delta /marki dostosowywalnej |
| Zasilanie | 380V / 50Hz (3-fazowa), ~80-120kW szczyt | 220V - 480V, 50/60Hzdostosowany |
| Powietrze sprężone | 00,6 - 0,8 MPa, ~ 150 NL/min | Dostosowywalneprzepływ |
| Skuteczność przenoszenia materiału | >90% | Dostosowywalnez EBR i miską odzyskiwania |
| Odcisk linii (L × W × H) | Ok. 12m × 3,5m × 2,2m | Całkowicie dostosowanyaby pasowały do istniejącej instalacji |
Wnioski

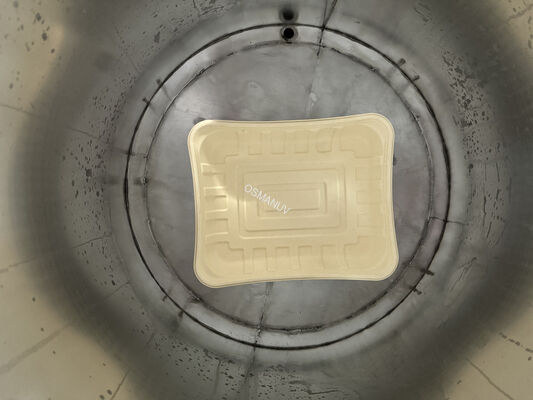

- Stosowanie do stołu w postaci masy papierniczej - talerze, miski, tacki, pojemniki z muszelkami (PE, PLA, powłoki barierowe na bazie biologicznej)
- Półprzewodniki i MEMS - powłoka fotorezystująca na płytkach (do 300 mm)
- Komórki słoneczne OLED / perowskitowe - osadzenie cienkofyłowe dla wyświetlaczy i paneli fotowoltaicznych
- Opakowania spożywcze - powłoka barierowa wodno-olejna dla jednorazowych opakowań przyjaznych dla środowiska
- powłoka wyrobów medycznych - biokompatybilne folie na implantach lub komponentach
- Dostosowany do: płyt elastycznych, paneli szklanych, taśm ceramicznych, elektrod baterii litowej
Kluczowe cechy
- Indywidualne sterowanie stacją - każda stacja może uruchamiać niezależne programy spin (prędkość, czas, przyspieszenie)
- Wysoka wydajność i wydajność - > 90% wydajność przenoszenia materiału w porównaniu z opryskaniem
- Precyzja i jednolitość - serwokomórkowe dawkowanie i przędzenie gwarantują spójną masę powłoki
- Szybka zmiana - konstrukcja modułowego narzędzia umożliwia szybką zmianę produktu
- Inteligentne sterowanie i rejestrowanie danych - HMI z biblioteką przepisów (do 999 przepisów), monitorowanie w czasie rzeczywistym
- Robustna i higieniczna konstrukcja - konstrukcja ze stali nierdzewnej 304, łatwa w czyszczeniu
- Logika oszczędności materiałów - inteligentny system odzysku zmniejsza zużycie chemikaliów o 25-40%
- Bezpieczeństwo blokady - zatrzymanie awaryjne, blokady osłonowe, wykrywanie próżni dla podłoża
Opcje dostosowywania
- Liczba stacji: 8 / 12 / 16 / 24 / 32 stacje -dostosowany
- Gniazda i narzędzia do części: urządzenia oświetleniowe wykonane na zamówienie dla określonych kształtów produktów
- System dawkowania: typ pompy, pojemność i konstrukcja dyszy dla różnych lepkości powłoki -dostosowany
- Tunel suszenia: długość, strefy ogrzewania, długość fali IR lub utwardzanie UV -dostosowany
- Profile obrotu: prędkość, przyspieszenie, czas na stację - niezależniedostosowanyna receptę
- Konfiguracja układu: okrągła, liniowa lub w kształcie litery Ldostosowanydla powierzchni podłogowej
- Integracja: interfejs z istniejącymi prasami do formowania, przenośnikami lub systemami MES -dostosowany
- Odzysk materiału: recykling EBR, linie o niskiej objętości martwej, miski odzysku rozpuszczalników -dostosowanydla minimalnych odpadów
- Kontrola środowiska: kompatybilność z pomieszczeniami czystymi (klasa 10 - klasa 100,000), oczyszczanie gazu obojętnegodostosowany
Wsparcie i usługi
- 12 - 24 miesiące gwarancji (w zależności od modelu można ją przedłużyć)
- Doradztwo w zakresie projektów - analiza wykonalności i projektowanie rozwiązań procesowych
- Instalacja i uruchomienie - nadzorowana instalacja i kalibracja na miejscu
- Zdalne rozwiązywanie problemów - za pośrednictwem WhatsApp, Teams lub TeamViewer
- Zaopatrzenie w części zamienne - zaopatrzenie przez 7+ lat
- Szkolenia operatorów - szkolenia na miejscu dla zespołu produkcyjnego
- Wsparcie inżynieryjne w zakresie dostosowania - rysunki CAD + dostosowanie kodu PLC
Opakowanie i wysyłka
Opakowanie obejmuje antystatyczny worek próżniowy + podkładkę piankową + wzmocnioną skrzynkę eksportową z sklejki z papieru antyrostycznego VCI i odporną na wilgoć barierę na wrażliwych komponentach.FOB (Szanghaj / Shenzhen / Qingdao) lub CIF drogą morskąCzas realizacji: 30 - 60 dni w zależności od poziomu dostosowania.
Częste pytania
P: Czy 24 stacje mogą jednocześnie uruchamiać różne programy?
W wersji z niezależnym silnikiem każda stacja obsługujedostosowanyniezależna recepta (prędkość, czas, przyspieszenie).
P: Jakie rozmiary podłoża można obsłużyć?
A: Standardowe obsługuje do 200 mm płytki lub 300 × 300 mm paneli.dostosowaćodcinki dla podłoża od szczypów o wymiarach 5×5 mm do paneli o wymiarach 450 mm.
P: Czy ta linia może obsługiwać zarówno powłoki na bazie wody, jak i na bazie rozpuszczalników?
Tak, możemy.dostosowaćmateriały ścieżki płynu (PTFE, 316L) i dodanie materiałów elektrycznych odpornych na wybuchy w celu zapewnienia kompatybilności rozpuszczalników.
P: Czy długość tunelu suszenia jest regulowana?
A: Tak. Tunel suchowy może byćniestandardowe(przedłużone/skrócone, różne strefy ogrzewania) w oparciu o profil utwardzania powłoki.
P: Jak zmienić kształt produktu?
A: Maszyna wykorzystuje narzędzia modułowe.dostosowanyi można je wymienić w mniej niż 15 minut dla szybkiej zmiany.
P: Czy linia może być zintegrowana z moją istniejącą prasą?
O: Tak.dostosowanyInterfejsy wprowadzenia/wyprowadzenia, dopasowanie prędkości i protokoły komunikacji PLC dla bezproblemowej integracji.
P: Jaka jest minimalna ilość zamówienia na linię dostosowaną?
Odpowiedź: 1 jednostka do zmian konfiguracji (gniazda, dysze, prędkość). 2+ jednostek do całkowitego przeprojektowania mechanicznego i niestandardowego układu.
