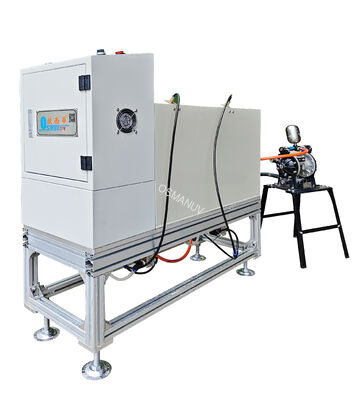

Wysoce precyzyjna pojedyncza stacja powleczkowa do laboratoriów badawczo-rozwojowych
To...wytrzymałość nieprzekraczająca 50 Wjest zaprojektowany do jednolitego osadzania fotorezystów, poliamidów, sol-gelów, nanocząsteczek i innych funkcjonalnych powłok na podłożu w cienkiej warstwie.wysokiej precyzji badania i rozwój,zintegrowana płytka gorąca, orazwielkoformatowekonfiguracji.
System jestW pełni dostosowalnew zakresie prędkości obrotu, wielkości podłoża, rodzaju koła, materiału miski i poziomu automatyzacji. powłoka obrotowa wykorzystuje siłę odśrodkową do równomiernego rozkładania powłoki ciekłej na podłożu,osiąganie grubości folii zo masie nieprzekraczającej 10 μmz wyjątkową jednolitością.
Główne zalety obejmująwyjątkowa stabilność prędkości (wahania < ± 1%),,działanie przy niskich wibracjach, orazmiska procesowa odporna na chemikaliaKompaktna konstrukcja stołu jest idealna do zastosowań w laboratoriach badawczych, liniach pilotażowych i środowiskach produkcji małych partii.Architektura modułowa wspiera przyszłe ulepszenia, w tym wielokrotne dyszki do rozdawania, czyszczenie azotu i moduły grzewcze in situ.
Specyfikacje techniczne
| Parametry |
Model badań i rozwoju o wysokiej precyzji |
Zintegrowany model płyty ciepłej |
Model wielkoformatowy / produkcyjny |
| Wielkość podłoża (wykonalna) |
Do 200 mm średnicy / kwadrat |
Do 200 mm średnicy. |
Do 450 mm / 18" |
| Zakres prędkości obrotu (wykonalny) |
100 - 12 000 obrotów/min |
100 - 12 000 obrotów/min |
Do 15 000 obrotów/min |
| Dokładność prędkości |
±1 obrotów na minutę lub ±0,5% |
± 0,5% |
± 0,1% (serwomotory) |
| Zakres przyspieszenia (wykonalny) |
100 - 10 000 obrotów/s |
Programuje się |
1 - 50 000 obrotów/s |
| Kroki programu (wykonalne) |
10 programów, 20 kroków każdy |
Do 100 kroków/program |
Nieograniczone dostosowywalne |
| Rodzaj węgla (wykonalny) |
Próżnia (aluminium/PTFE/ceramika) |
Próżnia (aluminium) |
Próżnia / zacisk mechaniczny |
| Materiał miski (wykonalny) |
PP / PTFE / stal nierdzewna 316L |
PP / PTFE |
Pozostałe |
| Temperatura płyty ciepłej (nieobowiązkowa) |
N/A |
Środowisko - 300°C |
Opcjonalnie |
| Interfejs sterowania |
4.3" LCD / 7" HMI |
7" ekran dotykowy HMI |
PLC + HMI / PC |
| Eksport danych |
USB (opcjonalnie) |
USB / Ethernet |
USB / Ethernet / Modbus |
| Zapewnienie zasilania (wykonalne) |
110/220V, 50/60Hz |
110/220V |
220/380V, 50/60Hz |
| Typowe zastosowanie |
Półprzewodnik, OLED, perowskyt |
Odporność na światło + pieczenie |
Płyty przemysłowe, duże płytki |
Wnioski
- Półprzewodniki i MEMS: powłoka fotorezystyczna, litografia wiązki elektronów, szkło obracające się (SOG)
- Optoelektronika: OLED, cienkie folie punktowe kwantowe, powłoki antyrefleksyjne
- Nauka materiałów: Depozycja żelu słonecznego, folie nanocząsteczek, powłoki polimerowe
- Biotechnologia: Produkcja czujników biologicznych, powłoka urządzeń mikrofluidicznych
- Energia odnawialna: Perowskitowe ogniwa słoneczne, fotonapalne z cienką warstwą
- Przemysł optyczny: Twarda powłoka soczewki (z opcją utwardzania UV)
Kluczowe cechy
- Wysokiej precyzji sterowanie obrotowe: Silnik bezszczotkowy o dużym momentu obrotowym z dokładnością obrotu ±0,5% i programowalnym przyspieszeniem zapewnia powtarzalny, jednolity powłokę
- Projektowanie ukierunkowane na badania i rozwój: Wieloetapowe programowanie receptur i możliwości rejestrowania danych dla systematycznego rozwoju procesów
- Wszechstronne oprawy: Dostosowywalne koła i urządzenia do utrzymania złożonych geometrii lub delikatnych podłożeń
- Konstrukcja odporna na działanie chemiczne: miski z PTFE, PP lub stali nierdzewnej do agresywnych rozpuszczalników
- Przyjazny dla użytkownika interfejs: Intuicyjny interfejs dotykowy HMI z przechowywaniem przepisów do szybkiego zapamiętywania zoptymalizowanych parametrów
- Kompaktny odcisk: Projektowanie stołu oszczędza cenne powierzchnie laboratoryjne lub produkcyjne
- Zamki bezpieczeństwa: Automatyczne zatrzymanie przy otwarciu pokrywy podczas pracy
- Śledzenie danych: Przechowywanie przepisów, monitorowanie w czasie rzeczywistym, eksport USB/Ethernet
Opcje dostosowywania
Ten jednostacjonarny powłoka spin jestwysoce dostosowalneaby spełnić specyficzne wymagania aplikacji:
- Zakres prędkości obrotu: od 50 obr./min do 15 000 obr./mindostosowany
- Projekt i rozmiar wyrzutni: Przetwory próżniowe na zamówienie do podłoża okrągłego (do 450 mm), kwadratowego, prostokątnego lub nieregularnego -W pełni dostosowalne
- Materiał na miskę: polipropylen (PP), PTFE, stal nierdzewna 316L -dostosowanydo odporności na rozpuszczalniki
- Rodzaj urządzenia: Wyrzutnik próżniowy, zacisk mechaniczny lub specjalne uchwyty drukowane w 3D -dostosowany
- System dystrybucji: strzykawkę ręczną / automatyczną pompę strzykawkową / zawór magnetyczny / układ wieloodporny -dostosowany
- Integracja ogrzewania: Opcjonalne grzejniki IR in situ lub płyty grzewcze do 300°C -dostosowany
- Kontrola środowiska: Oczyszczanie gazu obojętnego (N2), kontrola wilgotności, integracja z pudełkiem rękawiczkowym -dostosowany
- Oprogramowanie: Zarządzanie przepisami, rejestrowanie danych, eksport USB/Ethernet -dostosowany
- Poziom automatyzacji: W pełni ręczne do półautomatyczne z automatyczną dystrybucją i sterowaniem cyklem -dostosowany
- Bezpieczeństwo: zamknięte obudowy, awaryjne zatrzymanie, zabezpieczenie przed rozlewem -dostosowany
Wsparcie i usługi
- Bezpłatne doradztwo w zakresie procesów i badania materiałów - wyślij nam swoje podłoże
- Usługi projektowania i inżynierii urządzeń na zamówienie
- Instalacja na miejscu i uruchomienie (dostosowanypakiety wsparcia)
- Program szkolenia operatorów
- Zdalne rozwiązywanie problemów w ciągu 24 godzin za pomocą połączenia wideo
- 18-miesięczna gwarancja na silnik i sterownik, 12-miesięczna na akcesoria
- Dostępność części zamiennych w regionalnych magazynach (USA/UE/Azja)
- Całokrotne wsparcie techniczne przez telefon, e-mail lub czat
Opakowanie i wysyłka
- Opakowanie: Piana antystatyczna + armatura drewniana (z suszarką dla elementów wrażliwych na wilgoć)
- Czas realizacji standardowego modelu: 15-25 dni od potwierdzenia zamówienia
- Czas realizacji konfiguracji: 30-45 dni (więcej dla niestandardowych czosnów lub misek)
- Transport morski: FOB Shanghai / CIF drogą morską, lotniczą lub kolejową
- Dostosowywalne: Klatki wywozowe, etykietowanie na zamówienie, dokumentacja portu przeznaczenia
Częste pytania
P1: Jaki jest maksymalny rozmiar podłoża, który może obsłużyć ta powłoka?
Odpowiedź: Standardowe modele badawczo-rozwojowe obsługują płytki o średnicy do 150-200 mm (6-8").dostosowanyWyrzuca się do450 mm (18")Podstawy kwadratowe do 150×150 mm są również obsługiwane.
P2: Czy mogę użyć tej powłoki do obróbki podłoża nieokrąglonego?
O: Tak, oferujemydostosowanyWykorzystanie urządzeń do druku 3D w celu wyodrębnienia i wyodrębnienia materiałów, w tym urządzeń do druku 3D, w tym urządzeń do druku 3D.Proszę podać wymiary podłoża do projektowania zamontowanych opraw.
P3: Jaka jest typowa jednolitość grubości powłoki?
A: Przy odpowiedniej optymalizacji procesu, jednolitość grubości może osiągnąć< ± 1%Wyniki różnią się w zależności od lepkości materiału, parametrów spin i geometrii podłoża.
